Диагностика Renault

На автомобилях Renault 1990-х применялись системы впрыска Bendix-Renix-Siemens, Bosch, Magnetti-Marelly, Ac Delco. Протокол для чтения ошибок и диагностической информации, используемый Renault в то время, покрыт мраком. Во всяком случае, мне до сих пор не удалось найти ничего, только предположения.

С момента покупки авто я пытался диагностировать работу его электронного блока управления (ЭБУ). Конечно, можно съездить на сервис, заплатить деньги, посмотреть как «шаманят» мастера, и получить заключение. Все просто. Но есть желание самому провести диагностику работы мотора.

Я собрал адаптер к диагностической программе UNISCAN. Адаптер можно подсоединить к диагностическому разъему практически любого автомобиля с минимальными коммутациями. У Renault 1990-x не все так просто. Для диагностики нужен дополнительный адаптер — SPEED ADAPTER. Подробного описания устройства дополнительного адаптера я не смог найти. Подобный адаптер можно купить. Я решил попытаться сделать адаптер.

Мне удалось выяснить, что ЭБУ построены на микроконтроллере MC68HC11, которые имеют асинхронный интерфейс. Пин 43 подключен к транзистору с открытым коллектором. Коллектор транзистора соединен через диод с 18 пином блока. Скорость передачи 62500 бит в секунду (рис. 1). Для блока от R21 за номером s101263101c (BVM 7700744412) на этой скорости передаются пакет из 42 байт (рис. 2). Период между пакетами около 25 мС (рис. 3). Для сравнения, блок от Clio за номером s101729103h (BVM 7700864476) имеет пакет из 39 байт. Первые два байта всегда 0xFF00, следующие два байта есть PROM_ID. Последующие байты имеют сходную интерпритацию, как и в ALDL-протоколе.

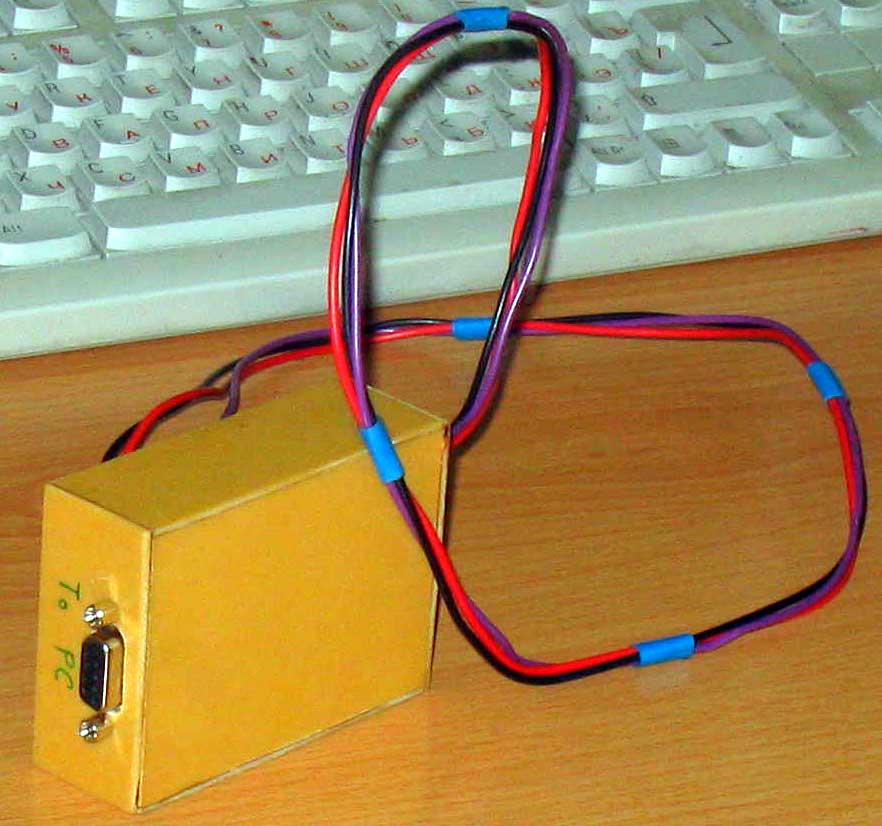

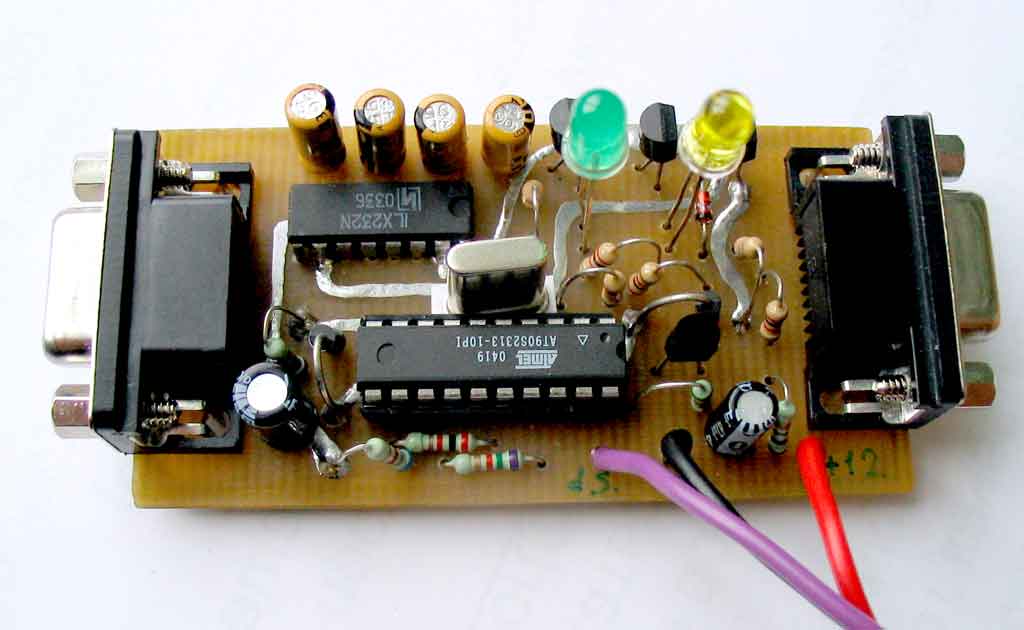

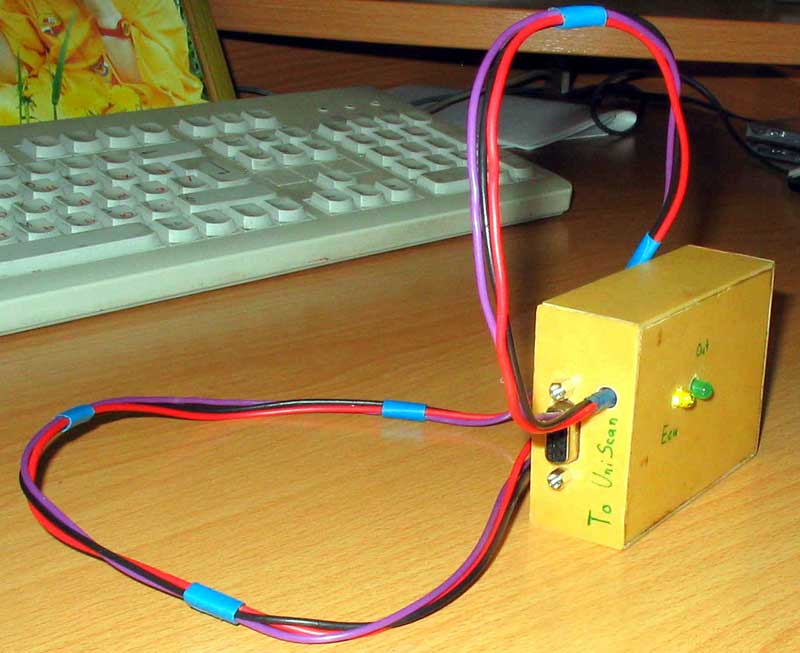

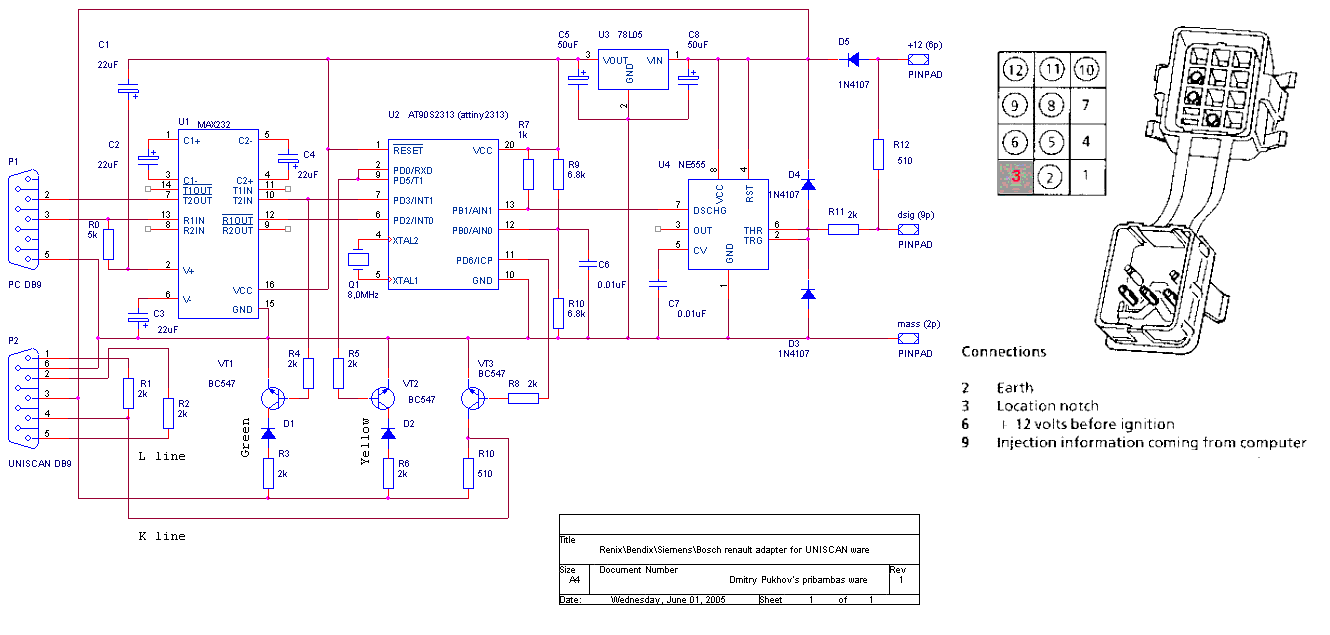

На рис. 4 представлена схема допонительного устройства (прошивка - тут). Устройство содержит два COM-разъема (рис. 5). Разъем P2 используется для совместной работы с адаптером UNISCAN (рис. 6). Разъем P1 предназначен для подключения непосредственно к персональному компьютеру (рис. 7). Данный адаптер работает с ЭБУ моторов F3N, F3P, F3R, F7P, J7T, E7J, E5F и др. Для двигателей F3N740(1), F3N726 необходимо использовать иную прошивку. В этих моторах диагностические коды имеют туже скорость передачи, но пакеты разделяются по другому (рис. 8 и рис. 9).


Рис. 4.


Рис. 5.


Рис. 6.


Рис. 7.


Рис. 8.


Рис. 9.

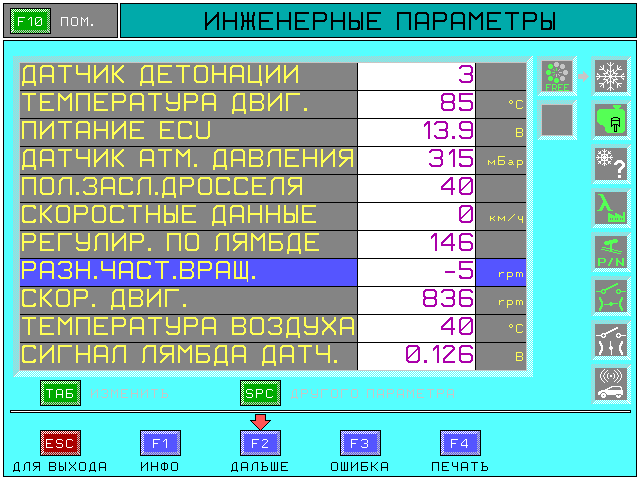

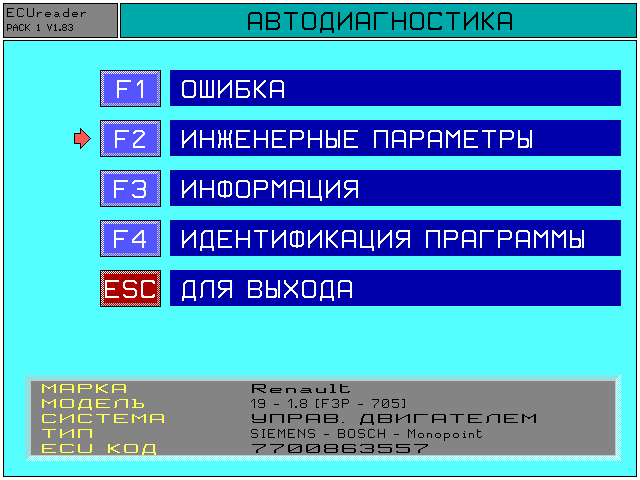

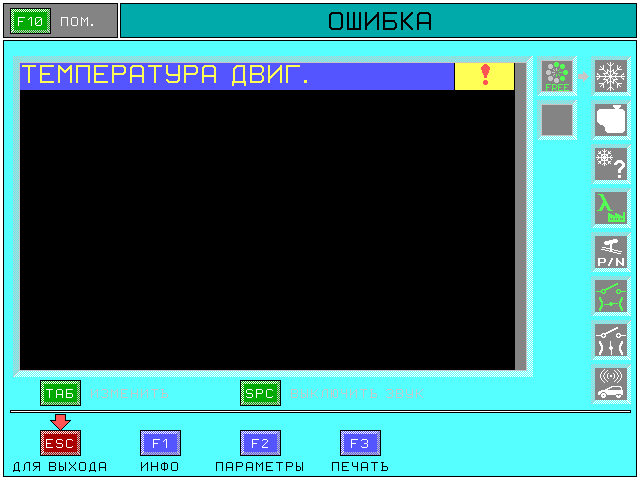

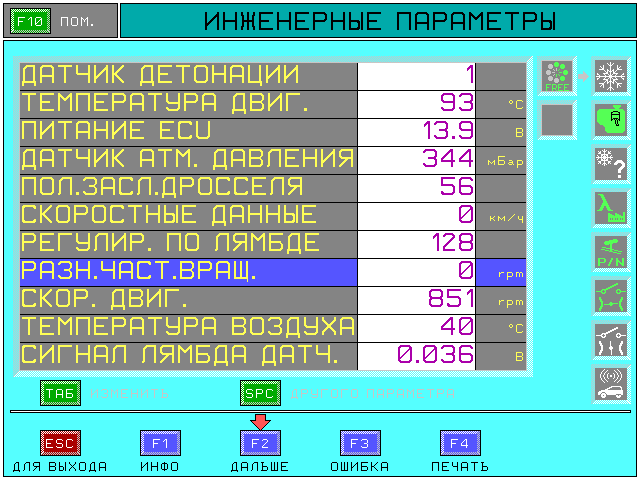

На рис. 10-15 представлены моменты диагностики R19 c двигателем F3P705.

Возможно мне удастся когда-нибуть сделать программу для расширеной диагностики Renault. Если кого-то есть знания, время, желание и умения для решения задачи, то приглашаю к сотрудничеству.


Рис. 10.


Рис. 11.


Рис. 12.


Рис. 13.


Рис. 14.


Рис. 15.

Схема подключений приведена в приложении.

Помощь в подготовке материала оказали Павел Ткачев (R21), Руслан Дятловский (Rusland76), Николай Жукович (DN). Огромное спасибо.

© Дмитрий Пухов (ICQ 55476153)

6 июня 2005 года. Дополнения 1 ноября 2005 года.
