Ремонт стартера Renault Laguna 2 (двигатель K4M)

  1. Снять клемму «–» на аккумуляторе. Внимание! На магнитоле будет сброшен код!

  2. Открутить «плюсовую» клемму со стартера.

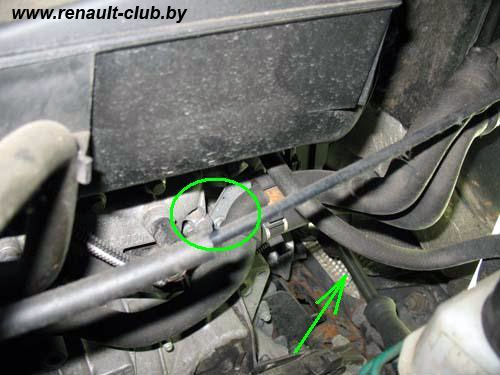

    Место нахождения гайки
    Место, где находится гайка

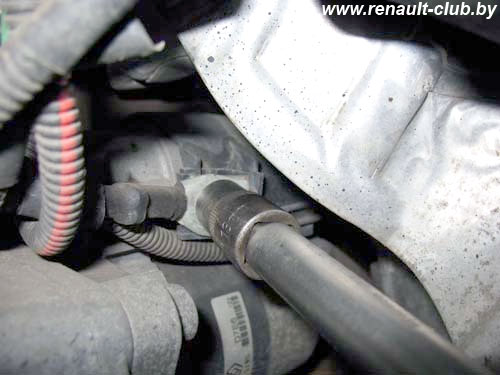

    Трещотка с удлинителем и головкой на 13
    Трещотка с удлинителем и головкой на 13

  3. Снять фишку со втягивающего реле (доступ затруднен).

  4. Открутить 3 болта (на 13) крепления стартера к КПП. Стартер плотно сидит на направляющей втулке. Поворочать в разные стороны либо постукивая по корпусу через деревяшку отсоединить стартер от КПП.

  5. Достать стартер из-под мотора без снятия коллектора невозможно. Можно отсоединить втягивающее непосредственно в моторном отсеке. Для этого, открутить гайку крепления провода обмотки стартера и 2 винта крепления втягивающего. Достать втягивающее, стартер остается висеть на полуоси.

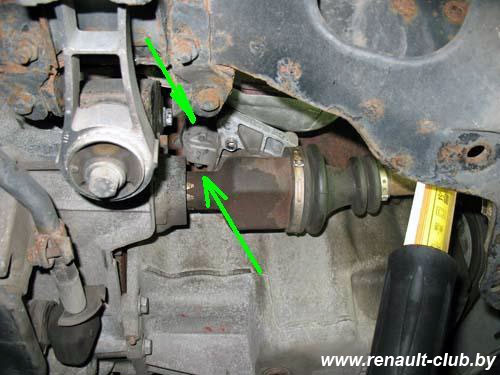

    Гайка крепления провода обмотки стартера и винт крепления втягивающего
    Гайка крепления провода обмотки стартера и винт крепления втягивающего

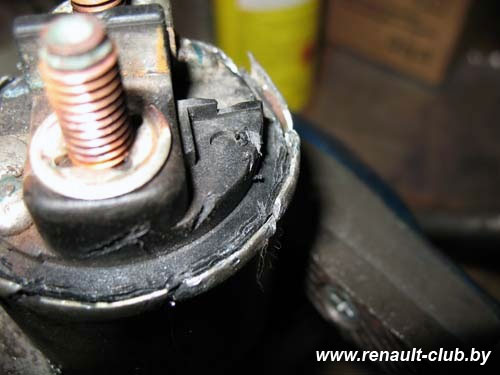

    Развальцованный корпус Renault Laguna (K4M)
    Развальцованный корпус

  6. Пластиковый корпус с «пятаками» завальцован и втягивающее не ремонтируется. Поэтому обычно необходимо заменить втягивающее. Но можно попробовать отремонтировать. Для этого ножовкой по металлу сделать по кругу запилы по завальцевке. При помощи молотка и отвертки развальцевать, предварительно пометив расположение относительно друг друга рассоединяемых частей.

  7. Отпаять 2 контакта и достать пластиковую крышку.

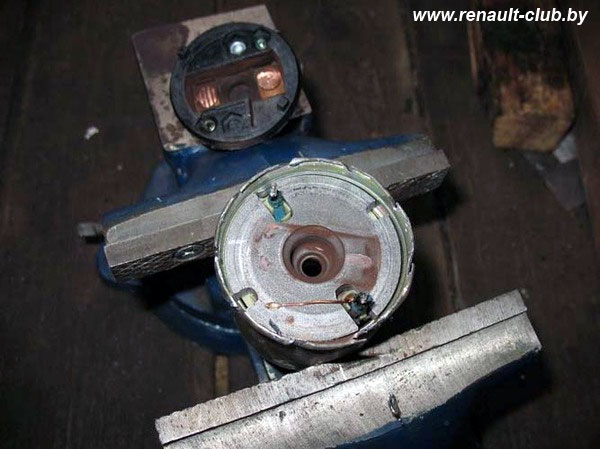

    Отпаять два контакта и достать пластиковую крышку

  8. Обычно подгорают медные «пятаки» и пластина. Чистить пятаки, разобрать ось с пластиной, перевернуть пластину не сгоревшей частью к «пятакам» и собрать ось.

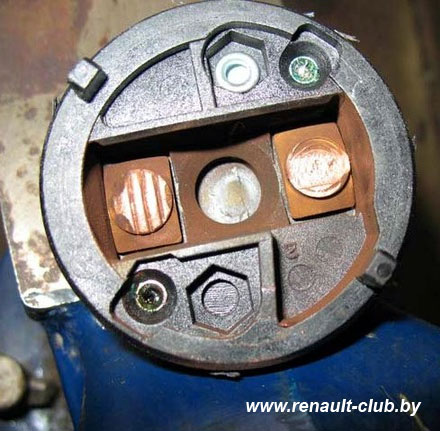

    Подгоревшие пятаки
    Подгоревшие «пятаки»

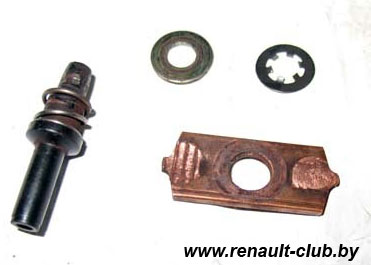

    Ось с пластинной
    Ось с пластинной

  9. Установить ось с пластиной (как стояла раньше), установить крышку с «пятаками» в корпус втягивающего (удалить припой и сделать «проходными» отверстия, куда входят запаиваемые провода) и нажать до упора, запаять контакты.

  10. Завальцевать крышку.

  11. Собрать стартер.

  12. Подсоединить клеммы.

© 2008 Smalenski

Обсудить статью можно на форуме — Ремонт стартера на К4М
