Замена радиатора на Renault Laguna с климат-контролем

Разборка | Сборка

Для работы потребуется: ключ на 13, ключ на 10, ключ T20 («звездочки»), ключ T30 («звездочки«) и пассатижи (плоскогубцы).

Порядок разборки

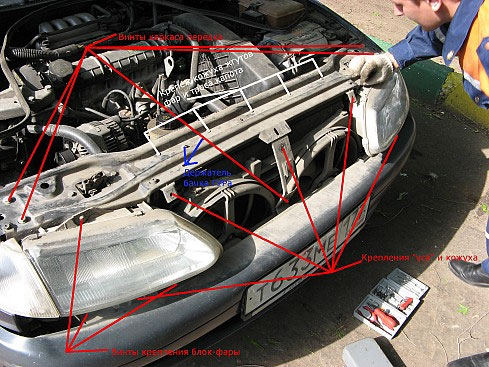

  1. Открыть капот. Отвернуть «ус» и кожух над вентиляторами радиатора (ключ Т30).

  2. Снять «ус». По бокам он держится на защёлках, так что оттуда он просто выдёргивается.

  3. Открутить фары и извлечь их (указатель поворота на 1 фазе крепится подпружиненной скобой со стороны моторного отсека (ключ на 10 и ключ Т30).

  4. Открутить крепеж кожуха жгутов фары и троса капота (ключ Т20).

  5. Открутить держатель бачка ГУРа (ключ на 10).

  6. Открутить каркас «передка» и снять его (ключ на 13).

    Замена радиатора Renault Laguna

  7. Открутить всю пластиковую защиту снизу, в арках открутить пластик только с передней части. После этого со стороны арки открутить по 2 болта крепления бампера, центральный болт крепления (за номерным знаком), 5 болтов крепления бампера под машиной. Отсоединить жгут от противотуманок, вывести его из бампера. Снять бампер (аккуратно сдернуть с защёлок).

    Замена радиатора Renault Laguna

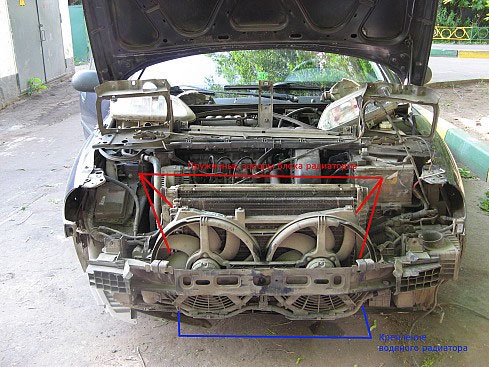

  8. Отделить радиатор кондиционера от «водяного» радиатора. Для этого снять 4 пружинных стопора, расположенных по бокам радиатора кондиционера (пассатижи + отвёртка). Заодно можно снять ещё 2 стопора «водяного» радиатора, которые находятся под машиной.

  9. Придерживая на месте «водяной» радиатор снять блок вентиляторов и радиатор кондиционера (немного покачивая, чтобы разъединить прилипшие резинки) и отвести его чуть в сторону, чтобы можно было снять водяной радиатор (необходим помощник). Обратите внимание на резиновые шланги кондиционера, которые идут к радиатору. Старайтесь чтобы они были не в натяг и без существенного перегиба.

  10. Разжать хомут верхнего патрубка радиатора, снять патрубок.

  11. Аналогично снять нижний патрубок. Стоит запастись ёмкостью, в которую сольётся антифриз (7–9 литров).

  12. Отсоединить разъём датчика температуры охлаждающей жидкости радиатора и, немного покачивая радиатор, снимаем его.

  13. Выкрутить датчик температуры.

  14. Снять с радиатора все резинки.

Сборка

Сборку производить в обратном порядке. Перед сборкой убедиться в том, что все резинки со старого радиатора перенесены на новый.

После сборки залить антифриз (чтобы не было воздушной пробки — открыть пластиковый краник на шлангах, идущих в разъем печки). Запустить двигатель и дождаться пока уровень антифриза не начнёт падать. Затем долить антифриз. Продолжать пока уровень не стабилизируется. Косвенным признаком того, что всё уже в порядке, является включение вентиляторов.

На протяжении нескольких поездок после замены радиатора следить за уровнем охлаждающей жидкости.

По материалам форума ClubLagunaRu.
