Ремонт подсветки кнопок управления стеклоподъемниками Renault Laguna 2

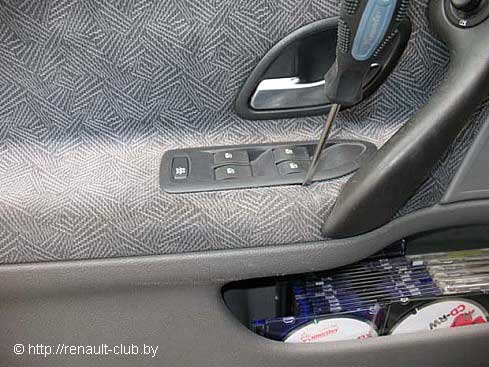

Ремонтируем «негорящие» кнопки стеклоподъемников. Снять блок кнопок. Лучше начать со стороны обшивки. Блок крепиться на 5-ти защелках. При извлечении блока из обшивки защелки могут сильно упираться в обшивку. Поэтому нежно и аккуратно.

Снять блок кнопок

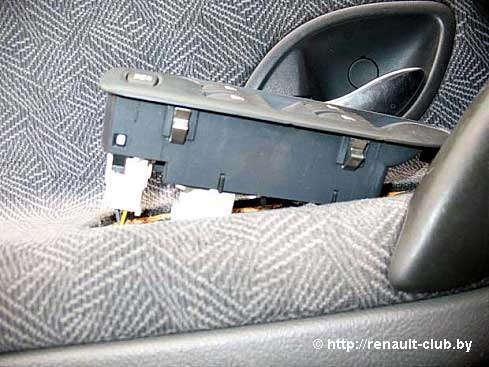

Блок извлечен. Отщелкнуть фиксаторы разъемов и достаем их.

Отщелкнуть фиксаторы разъемов и достаем их

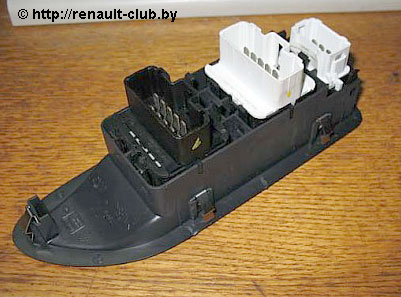

Блок кнопок с тыла.

Блок кнопок с тыла

Достать блок спаренных кнопок из общего корпуса (нажать 4 защелки).

Достать блок спаренных кнопок из общего корпуса

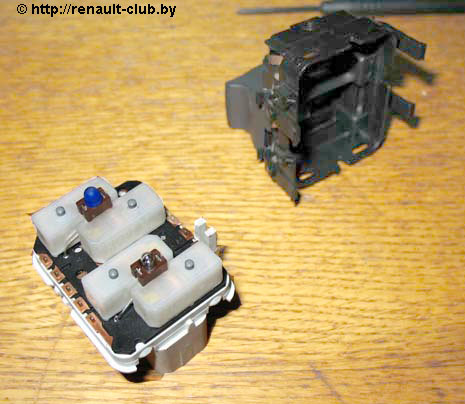

Оттянуть 4 защелки на блоке спаренных кнопок и снять верх: 2 кнопки и их корпус. Снять синий колпачок с перегоревшей лампочки.

Снять верх: две кнопки и их корпус

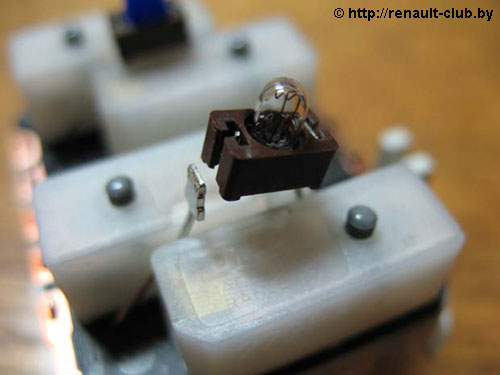

Аккуратно извлечь из корпуса лампочки контакты.

Извлечь из корпуса лампочки контакты

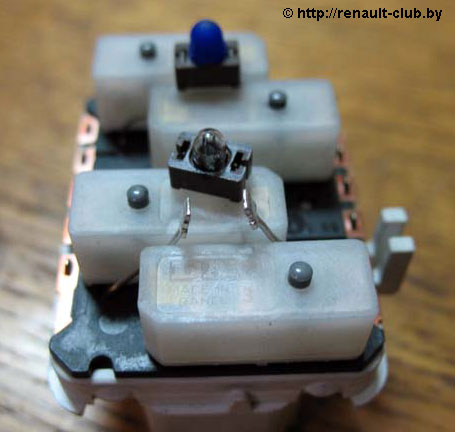

Корпус с лампочкой снят.

Корпус с лампочкой снят

Примерные размеры лампочки. Лампочка на 14 В.

Размеры лампочки

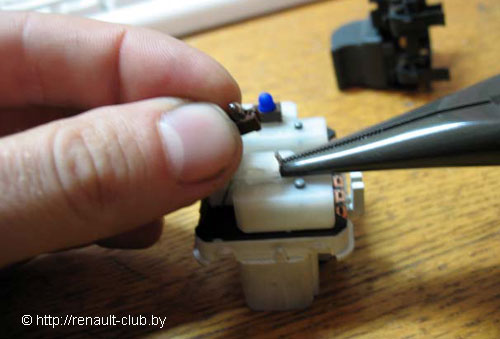

После установки новой лампы вставить контакты кнопки в корпус лампы. Можно так, как на фото, либо контакты упереть в микропереключатель и аккуратно одеть корпус лампочки на них.

Вставить контакты кнопки в корпус лампы

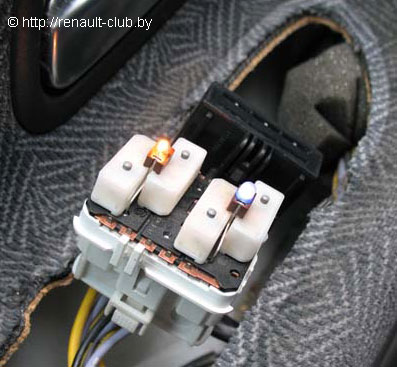

Проверить работоспособность «голого» блока спаренных кнопок.

Проверить работоспособность

Обсудить статью можно на форуме — Подсветка кнопок стеклоподъемников, ремонт (Лагуна 2).

© Дмитрий Смоленский

10.06.2007
