Замена задних тормозных колодок Renault Laguna 2

Фото делались при сборке, поэтому на фото новые колодки.

  1. Снять колесо.

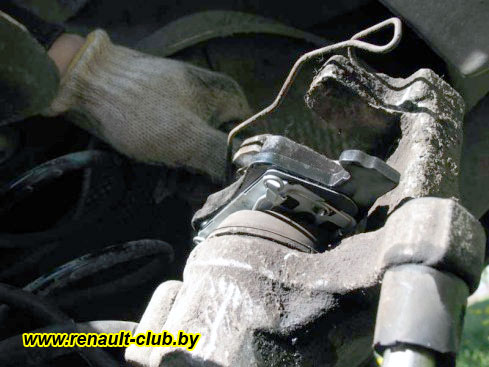

  2. Скобу, которая подпружинивает суппорт, перебросить через отливки при снятии.

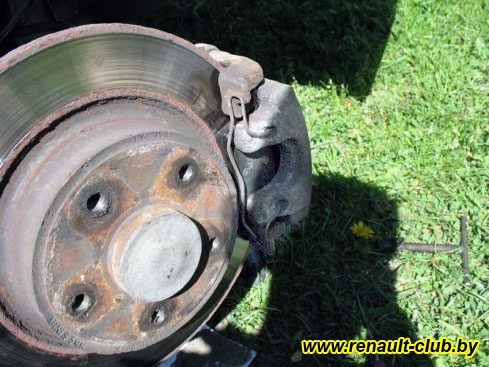

  3. Суппорт

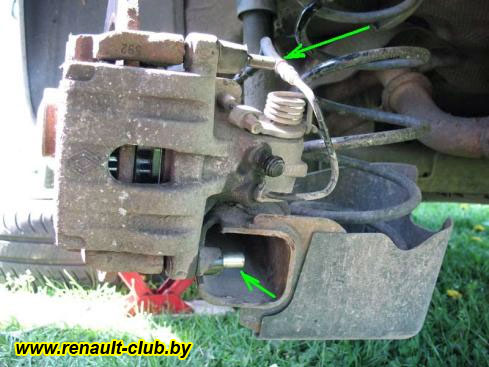

  4. Снять пластиковые заглушки и открутить шестигранником на 7 направляющие.

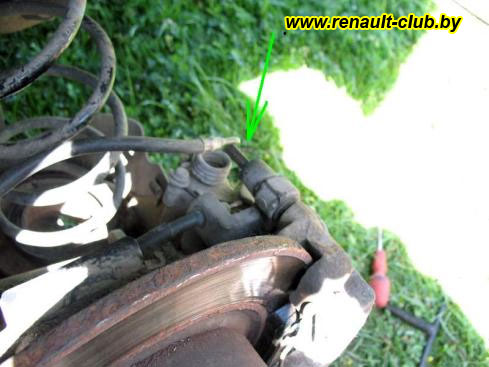

    Направляющие суппорта Направляющие суппорта

  5. Отвести суппорт с уже перекинутой скобой.

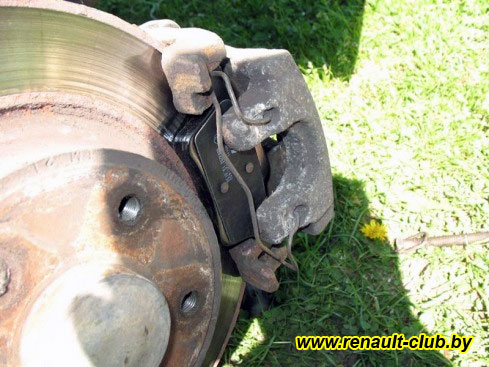

    Суппорт заднего колеса Renault Laguna 2

  6. Открутить и снять скобу, в которой ходят колодки (болты на 18). Очистить направляющие от ржи и грязи, установить на место.

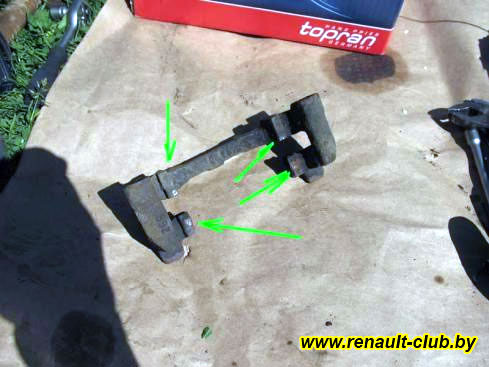

    Скоба суппорта

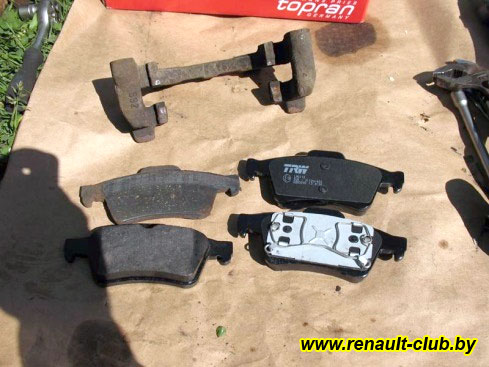

    На фото ниже: новые и изношенные старые тормозные колодки. На 2 новых со стороны металла находятся пружины, которые на НОРМАЛЬНЫХ колодках должны двигаться, а не просто быть декоративным элементом.

    Тормозные колодки

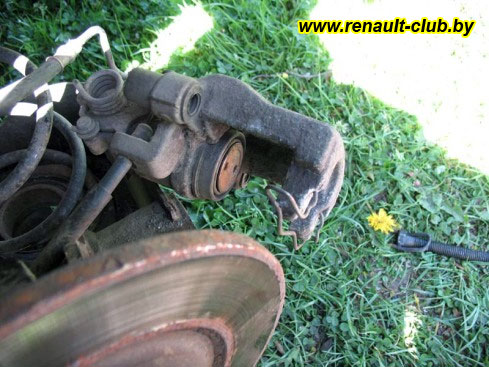

  7. Приотпустив штуцер для прокачки вкрутить поршенек специальным приспособлением, закрутить штуцер.

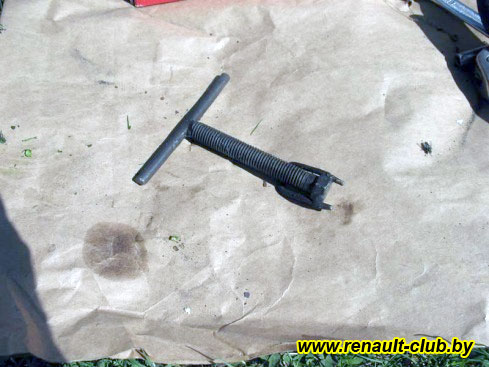

    Специальное приспособление для вкручивания поршня в тормозном системе автомобиля

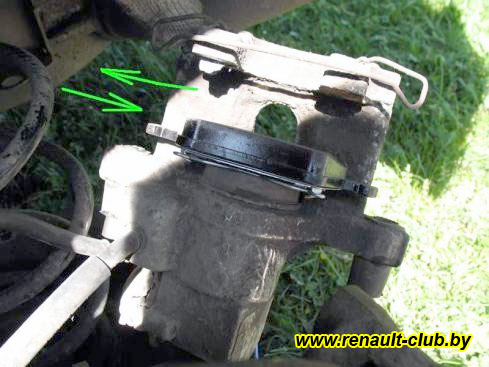

  8. Одеть тормозную колодку так, чтобы все пружинки зашли в паз поршенька. На фото зелеными стрелками указаны направления, в которых необходимо одевать пружинки.

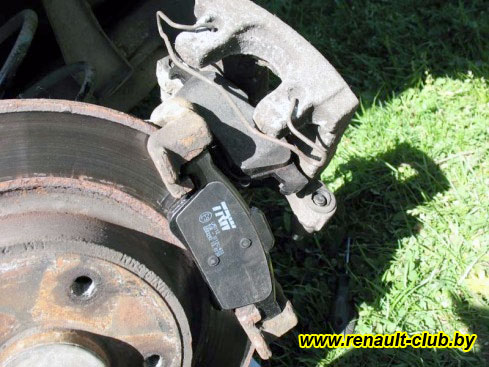

  9. Вставить наружную колодку (внутренняя уже сидит на поршеньке).

    Установка наружной тормозной колодки

  10. Одеть суппорт.

    Суппорт

  11. Перекинуть скобу обратно и зажать направляющие.

  12. Произвести сборку в обратной последовательности.

© Smalenski

23.05.2009
