Подушка безопасности Renault Laguna I

Блок управления

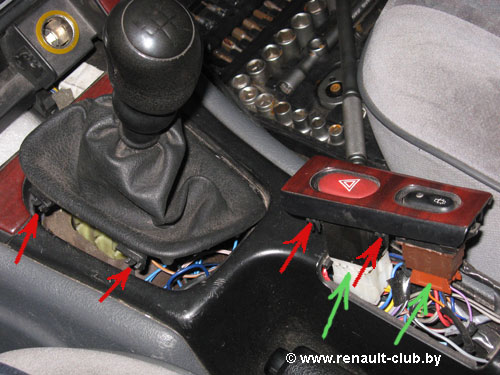

Для получения доступа к блоку управления необходимо провести демонтаж кнопок центрального замка, «аварийки» и декоративной накладки рычага переключения передач. Для этого их необходимо вытянуть вверх. На фото красные стрелки указывают на расположение защелок (8 штук — 2 раза по четыре), зеленые — на электрические разъемы, которые необходимо разъединить.

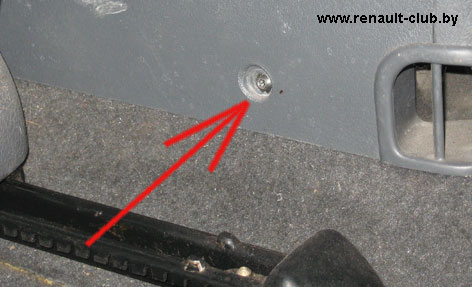

У ног задних пассажиров открутить 2 винта крепления панели, находящейся между передними сиденьями.

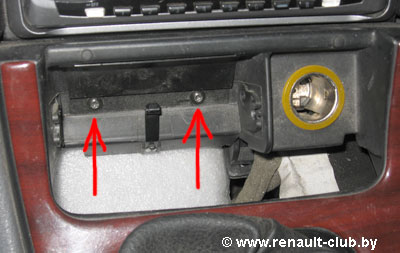

Извлечь пепельницу, за ней есть 2 винта — отвернуть их.


Отключить разъем прикуривателя и разъем его подсветки.

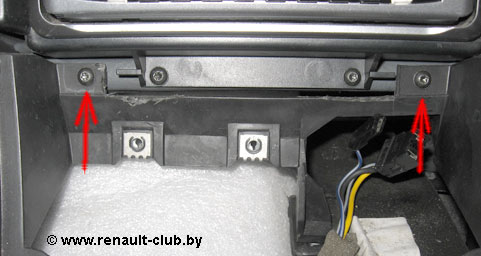

За блоком пепельницы отвернуть два внешних винта.

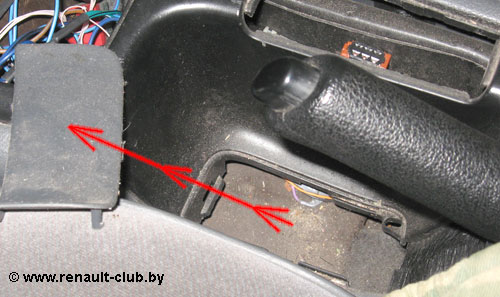

Извлечь заглушку из ниши под рычагом стояночного тормоза

Извлечь заглушку из ниши под рычагом стояночного тормоза.

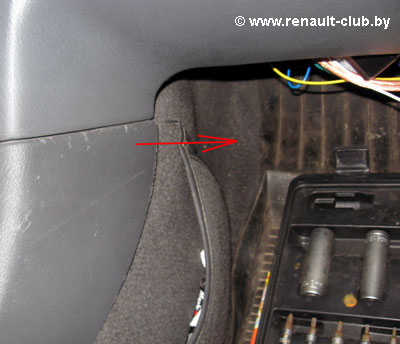

Тянуть панель по направлению стрелки

У ног водителя и переднего пассажира отщелкнуть защелки крепления панели (2 шт. — по одной с каждой стороны). Тянуть панель по направлению стрелки. Защелки находятся с внутренней стороны.

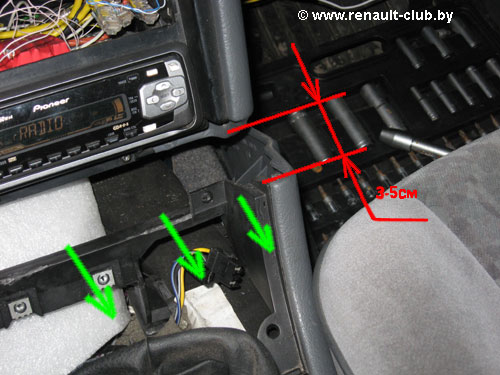

Оттянуть все панель на 3–5 см назад (направление указано зелеными стрелками). Затянуть до упора стояночный тормоз. Поднимать заднюю часть панели вверх, одновременно перемещая ее назад. Контролировать положение рычага стояночного тормоза. Он должен пройти в отверстие, закрываемое заглушкой (снята ранее).

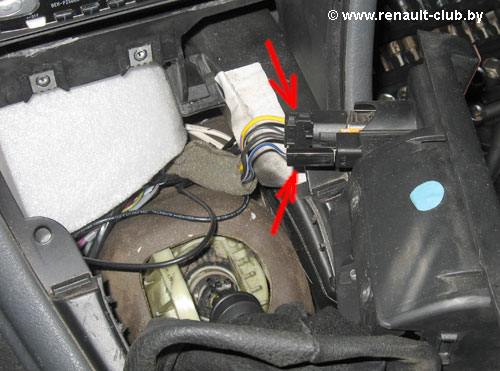

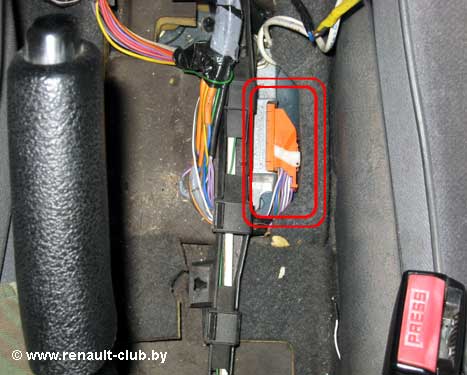

Теперь между передними сиденьями на днище авто под тепло- и шумоизоляцией виден разъем блока управления подушками безопасности. Специфического оранжевого цвета.

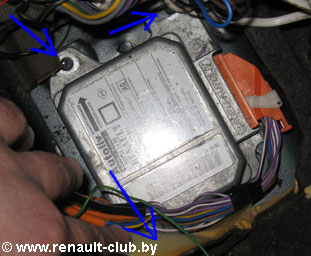

Блок управления подушками безопасности

Отодвинув в сторону пластиковый желоб для проводов (виден на предыдущем фото) и подняв изоляцию можно увидеть и сам блок управления. Алюминиевая коробка размерами примерно 10х10 см с фланцами для крепления. Синие стрелки указывают на гайки крепления (шпильки приварены к днищу).

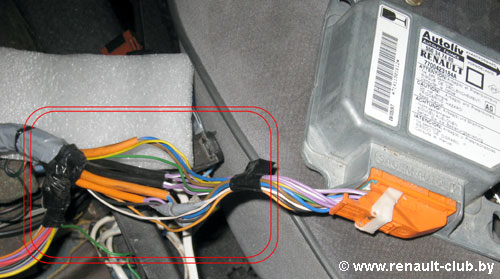

Провода к блоку управления подушками безопасности

В жгуте, отходящем от блока видны провода. Коричневый и синий, уходящие в толстую оранжевую изоляцию, — это провода, идущие к подушкам безопасности. Один к водительской подушке безопасности в рулевом колесе, два оставшихся — к подушке безопасности пассажира. Там 2 воспламенителя. Фиолетовый и фиолетово-белый провода, уходящие в толстую черную изоляцию, — провода преднатяжителей ремней безопасности. Остальные — +12 В после замка зажигания, масса, лампа индикации, диагностическая линия.

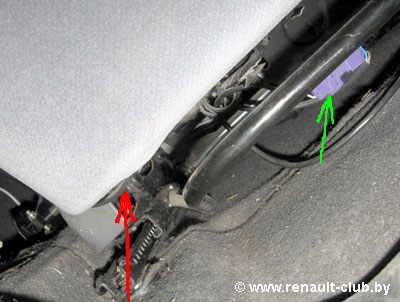

Разъем преднатяжителя фиолетового цвета

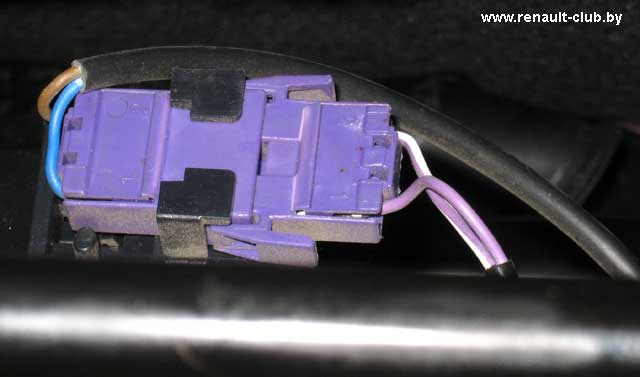

Преднатяжитель ремня безопасности находится под сиденьем. На фото его не видно, расположение указано красной стрелкой. Зеленой стрелкой указан разъем преднатяжителя фиолетового цвета.


Расположение преднатяжителя ремня безопасности. Зеленая стрелка — разъем. Преднатяжитель ремня безопасности пассажира расположен аналогично.


Подушки безопасности Renault Laguna

Подушка безопасности водителя

В технических нотах рекомендуется перед началом работ отключить аккумуляторную батарею и выждать 5 минут для разрядки резервной емкости.

Отвернуть 2 винта с тыльной стороны рулевого колеса.


Потянуть на себя подушку безопасности и отсоединить (по зеленой стрелке) ее разъем.

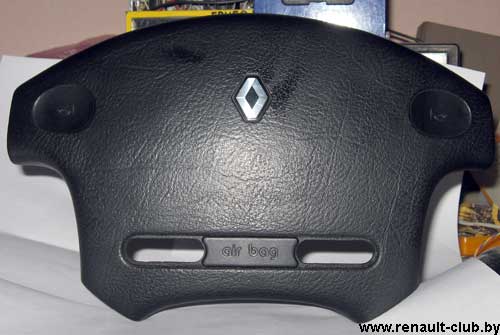

Подушка безопасности водителя Renault Laguna (вид спереди)

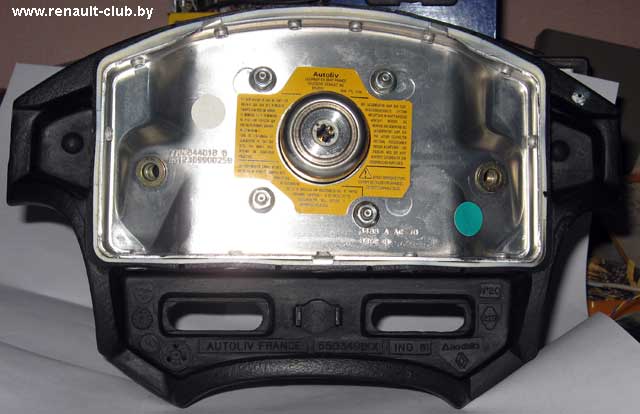

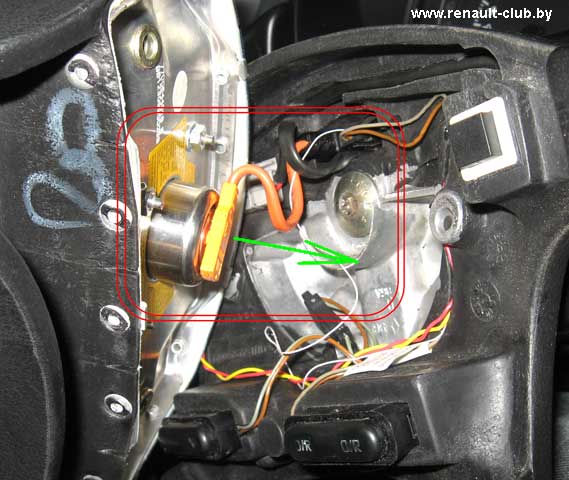

Подушка безопасности водителя Renault Laguna (вид сзади)

Подушка безопасности водителя (вид спереди и вид сзади).

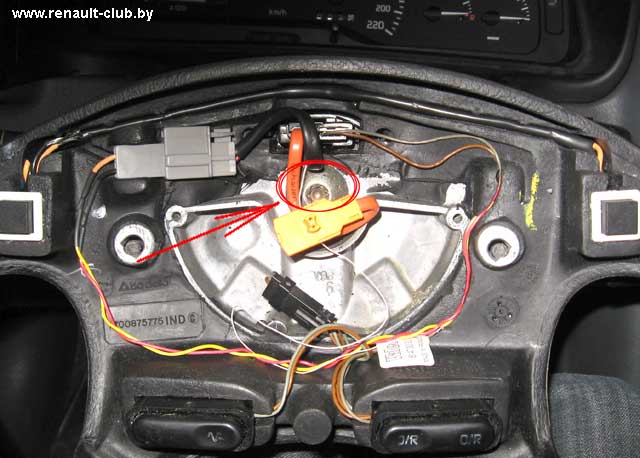

Устройство, которое позволяет сохранять электрический контакт при повороте рулевого колеса — «поворотная лента» (не совсем правильное название). Находится она за рулевым колесом. Для снятия необходимо отвернуть винт крепления рулевого колеса. Необходимо пометить расположение рулевого колеса и рулевого вала, чтоб в будущем не иметь проблем при установке. Затем резким движением снять рулевое колесо.

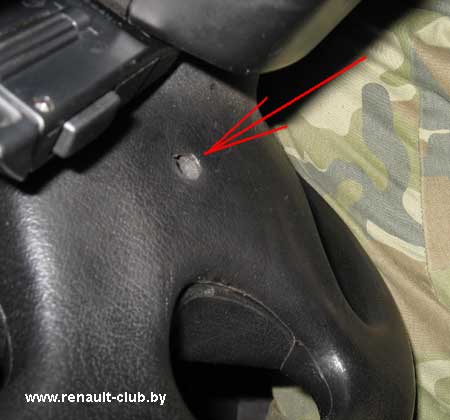

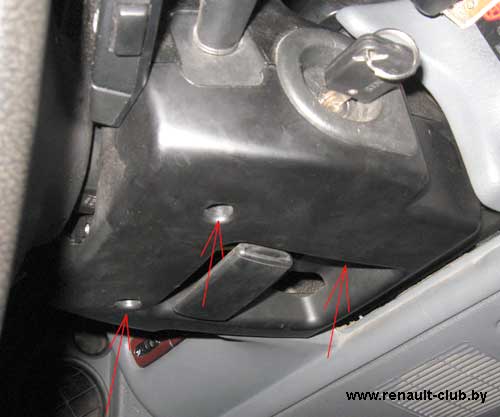

Снять кожух рулевой колонки и «стрекозы». Для нижней части кожуха отвернуть 3 винта.

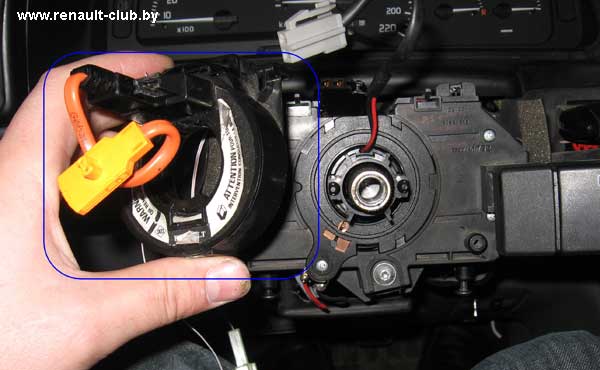

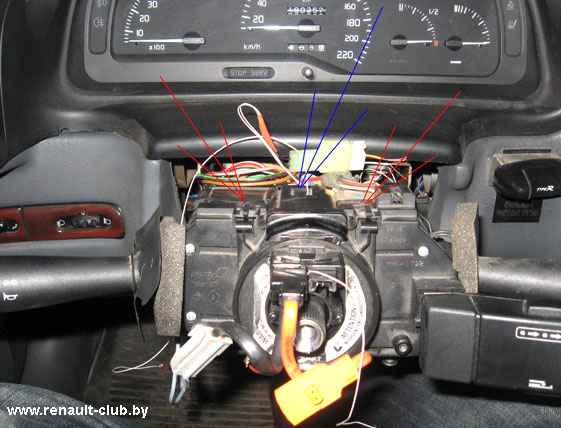

Красные стрелки указывают на защелки крепления поворотной ленты, синяя — на разъем, идущий от блока управления. Все отсоединить.

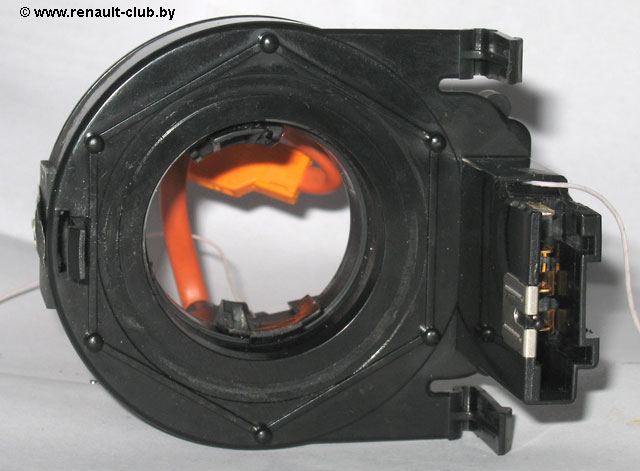

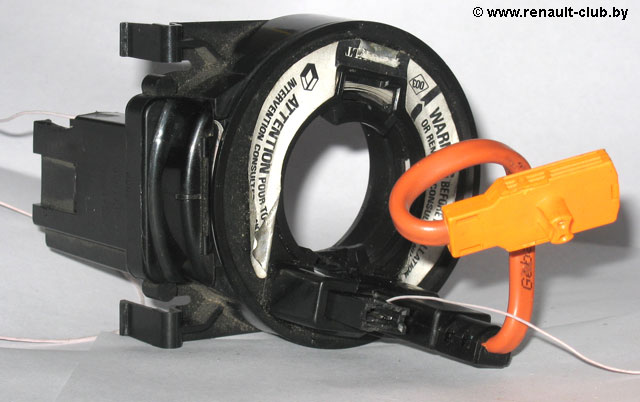

Снятая лента.

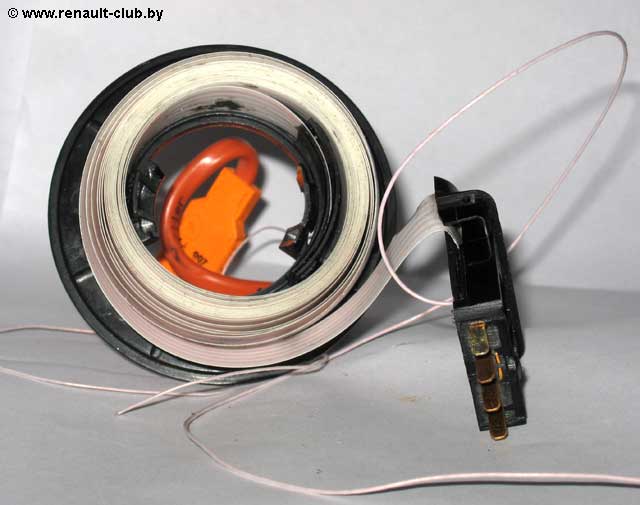

Лента внутри. Длина ленты в развернутом состоянии – 3 метра. В монтажном положении позволяет сделать без повреждений 4 полных оборота. Рулевое колесо поворачивается в каждую сторону только на 1,5 неполных оборота.

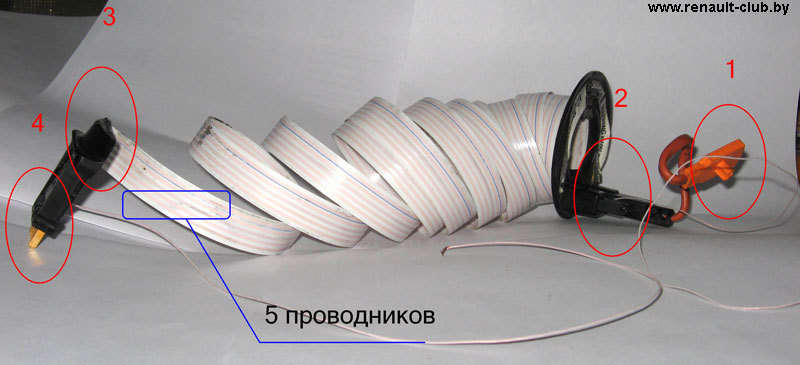

Соединения (провод от подушки безопасности до блока управления).

  1. Подушка безопасности — оранжевая фишка
  2. Соединение «оранжевый провод — лента»
  3. Соединение «лента — черный разъем»
  4. Черный разъем
  5. Разъем на блоке управления

Первые четыре пункта в рулевой колонке (см. предыдущее фото).

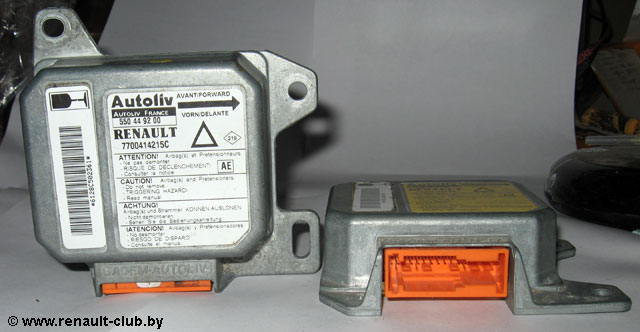

Внешний вид блока управления подушками безопасности. Может быть с желтой наклейкой, может быть и с белой. Стрелка указывает расположение в авто (по ходу движения). Расположен между передними сиденьями позади рычага КПП на днище. Хотя в тех. нотах сказано, что в старых моделях может располагаться под передним пассажирским сиденьем.

Подушка безопасности пассажира

Под декоративной резиновой накладкой находятся винты крепления. Они заклеены желтой пленкой. Пленка не предусматривает повторного наклеивания даже специалистами.

Подушка безопасности водителя не защищена, а пассажирская — защищена. Если очень сильно извернуться, то внизу от коврика пассажира можно увидеть 2 воспламенителя подушки безопасности пассажира.

Распиновка разъема 30-контактного блока управления

  1. + преднатежитедя ремня водителя
  2. – преднатежитедя ремня водителя
  3. + преднатежитедя ремня пассажира
  4. – преднатежитедя ремня пассажира
  5. + замка зажигания
  6. + подушки безопасности пассажира (цепь 1)
  7. – подушки безопасности пассажира (цепь 1)
  8. Сигнальная лампа
  9. Масса
  10. + подушки безопасности пассажира
  11. – подушки безопасности водителя
  12. Цепь диагностики "K"
  13. + подушки безопасности пассажира (цепь 2)
  14. – подушки безопасности пассажира (цепь 2)
  15. Цепь диагностики "L"
16–17Шунт
18–19Шунт
16–17Шунт
20Не используется
21–22Шунт
23Не используется
24Не используется
25–26Шунт
27Не используется
28–29Шунт
30Не используется

Фото разъемов

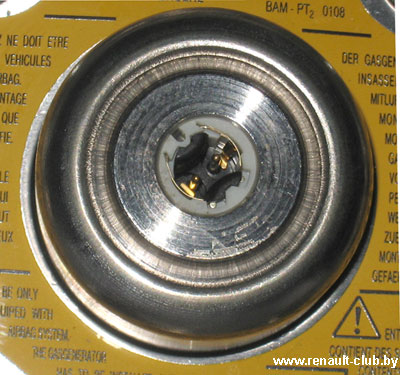

Разъем подушки безопасности

Разъем подушки безопасности Renault Laguna

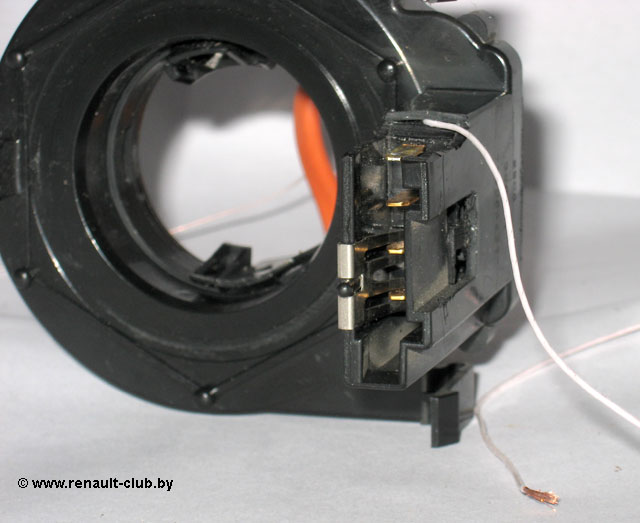

Разъем ленты подушки безопасности

Разъем ленты подушки безопасности Renault Laguna

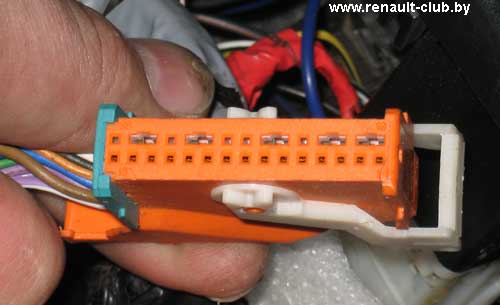

Разъем блока управления подушки безопасности

Разъем блока управления подушки безопасности Renault Laguna

Разъем преднатяжителя ремня безопасности

Разъем блока управления подушки безопасности Renault Laguna
