Ремонт обогрева зеркала заднего вида

Снять зеркальный элемент. Для этого поддеть его снизу широкой отверткой или деревянной линейкой. На фото — соединительная клемма обгорела и отвалилась от нагревательного элемента:

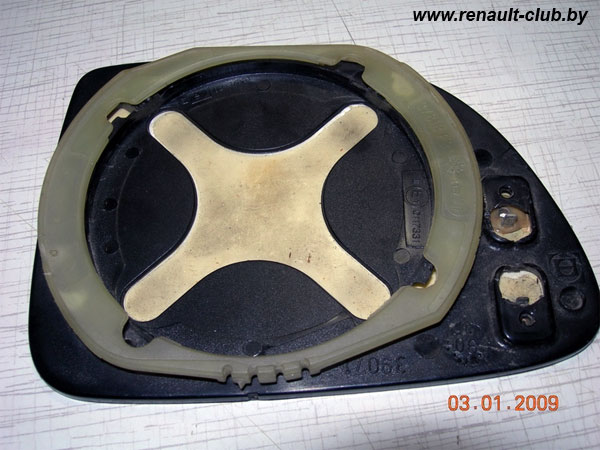

Зеркало заднего вида Renault Clio (после 1994 г.). Видна обгаревшая клемма

В зеркалах, устанавливаемых на Clio до 1994 года, зеркальный элемент снимать следующим образом: снизу тонкой отверткой провернуть белое кольцо, цепляясь отверткой за зубцы снизу кольца.

Зеркало заднего вида Renault Clio (после 1994 г.). Для снятия зеркала нужно повернуть белое кольцо

Используя обычный бытовой фен отклеить нагревательный элемент от рамки зеркала. Нагревательный элемент от "старых" зеркал (до 1994 г.в.) не подходит для более новых: разные форма и размещение котнактов.

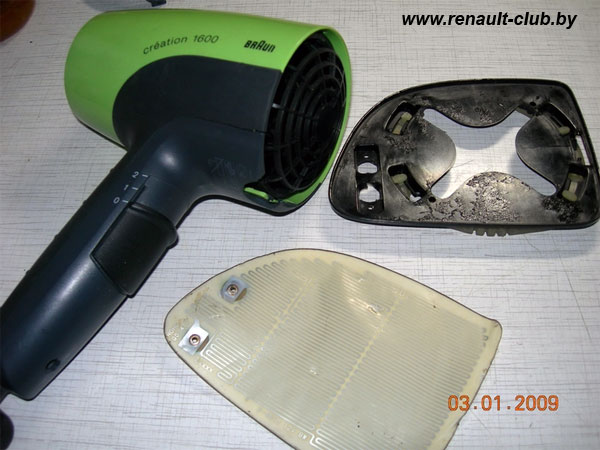

Для разборки зеркала использовать бытовой фен

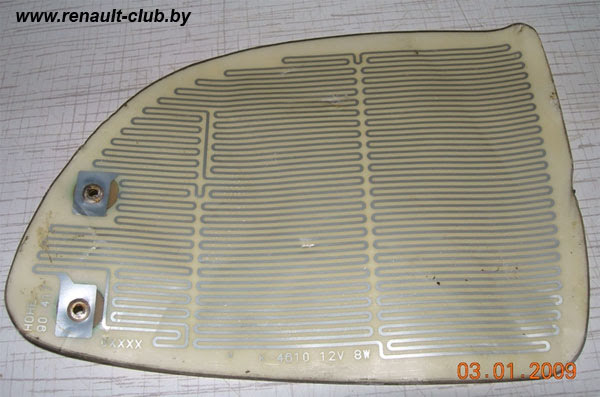

Нагревательный элемент

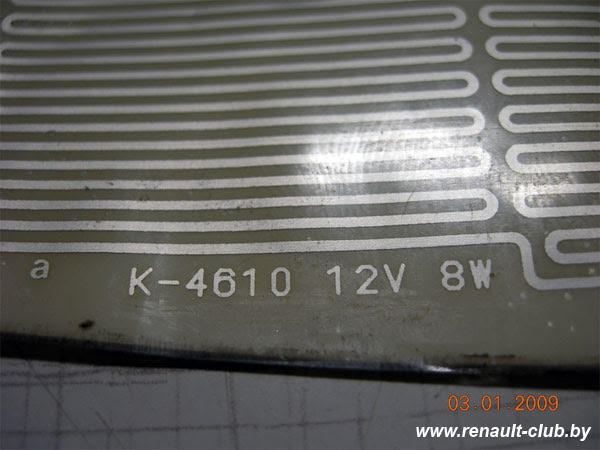

K-4610 12V 8W

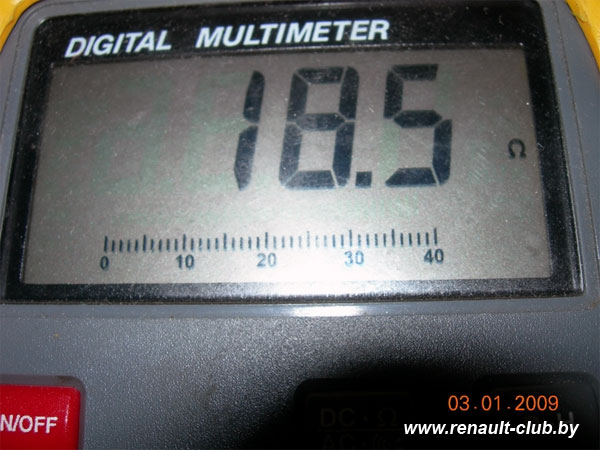

Сопротивление = 18,5 Ом

Для ремонта нагревательного элемента можно использовать универсальный нагревательный элемент (~3,5$). Универсальный нагреватель элемент имеет мощность 13 Вт.

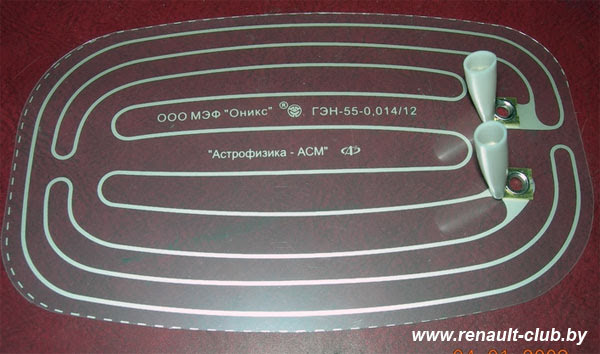

Универсальный нагревательный элемент

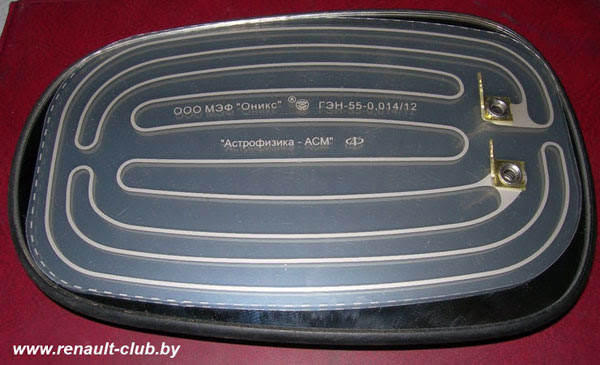

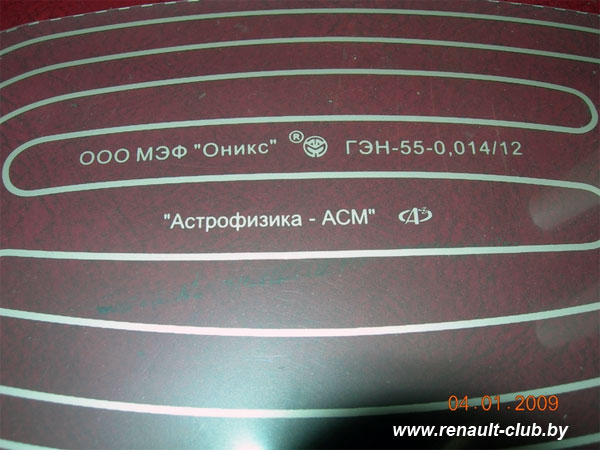

Нагревательный элемент ГЭН-55-0,014/12
Нагревательный элемент

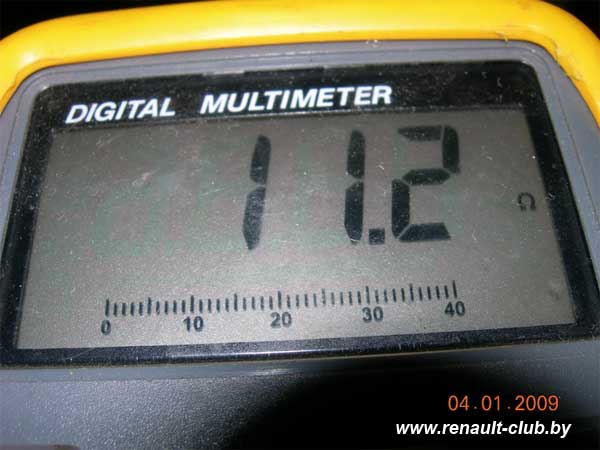

Сопротивление = 11,2 Ом

С помощью фена, отвертки, зубочисток отклеить неисправный нагреватель.

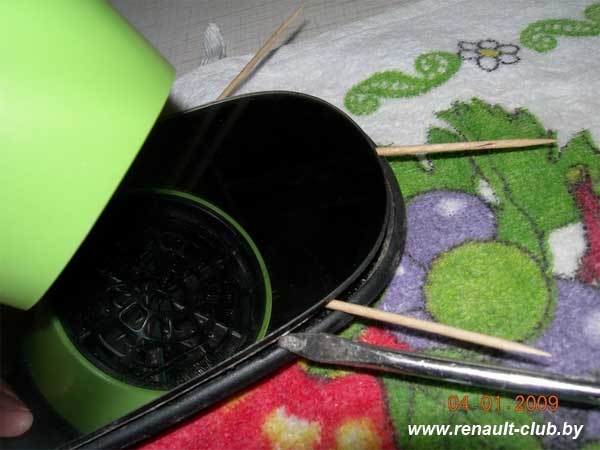

Отклеить зеркало от рамки, используя фен и подручные средства
Отклеенное стекло зеркала (на заводе при сборке использовался двухсторонний скотч)

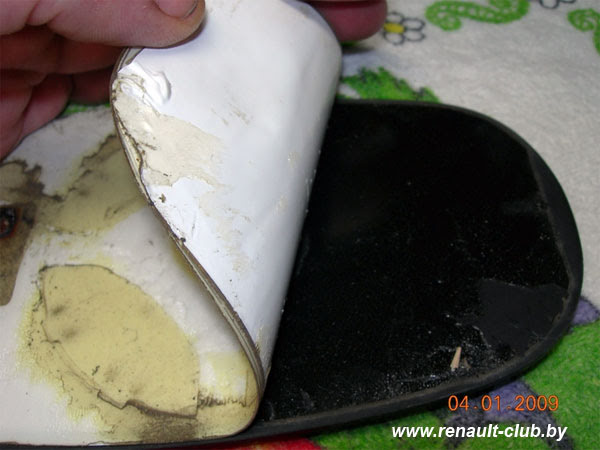

Отклеть нагреватель от зеркала, используя фен

Мошность нагревателя, устанавливаемого в зеркало заднего вида на Clio, составляет 15 Вт, плотностью расположения нагревательных проводников в оригинальном нагревателе больше в сравнении с универсальным нагревателем.

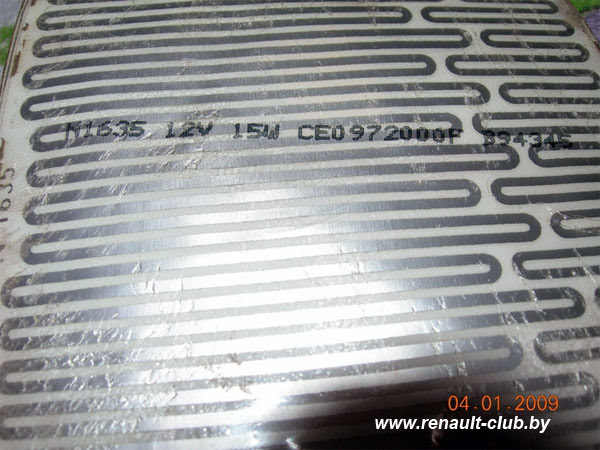

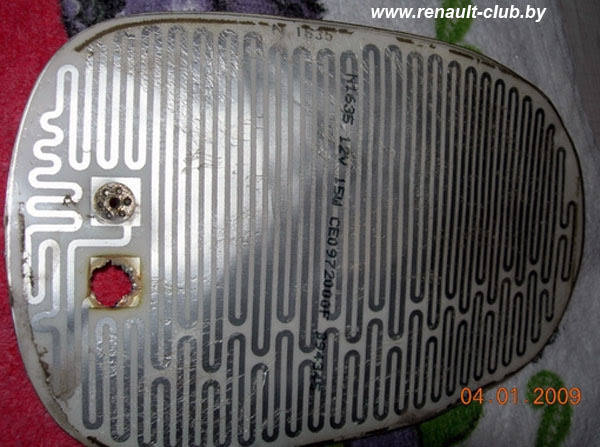

Штатный нагревательный элемент зеркала (Renault Clio после 1994 г.)
Мощность нагревателя 15 Ватт

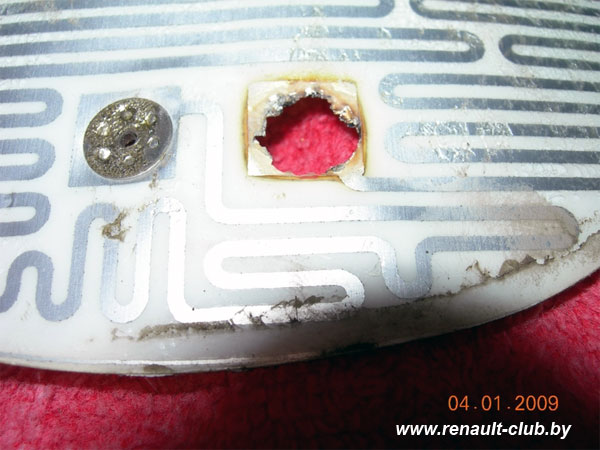

Обгоревшая клемма

Обезжирить собираемые детали спиртом. Используя двусторонний скотч установить универсальный нагревательный элемент и собрать зеркало заднего вида.

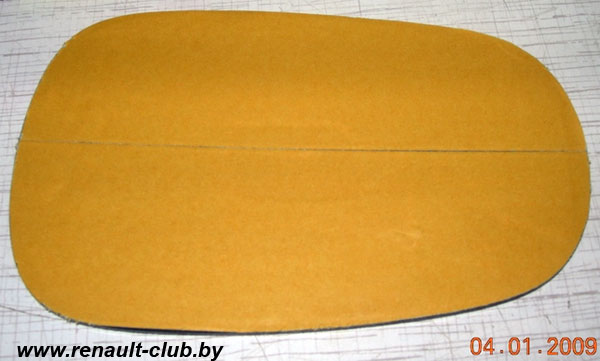

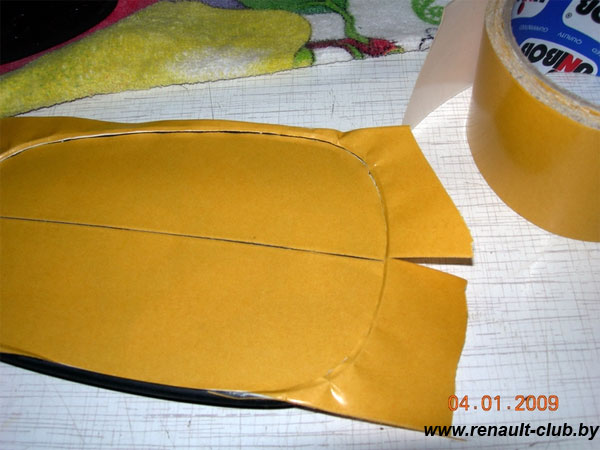

Наклеить тонкий двухсторонний скотч на пластиковую рамку, лишнее обрезать
Центровать клеммы нагревателя и сам нагреватель, приклеить к рамке
Приклеить скотч к зеркалу

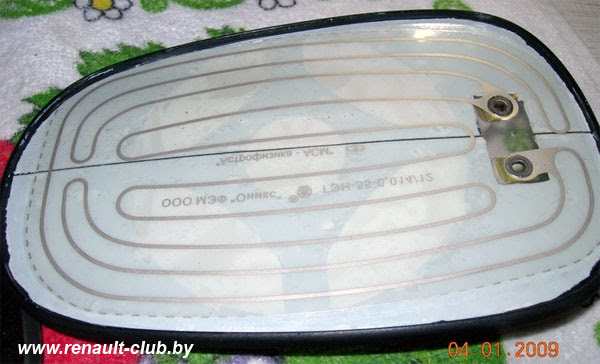

Склеить рамку с нагревателем и зеркало

Нагревательный элемент сначала приклеить к поверхности зеркала (тщательно разгладить все пузырьки воздуха), затем вклеить в рамку. Зафиксировать термоклеем выводные клеммы. Клеммы сточить до соответствующего размера ответной части разьема.

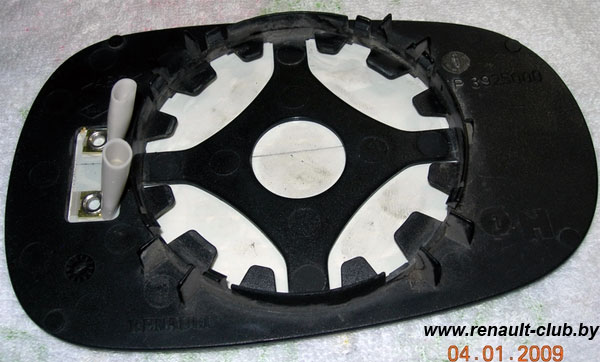

Обточить клеммы до нужной ширины

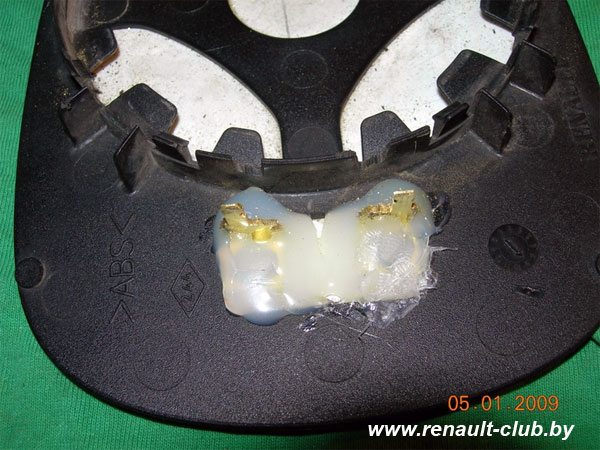

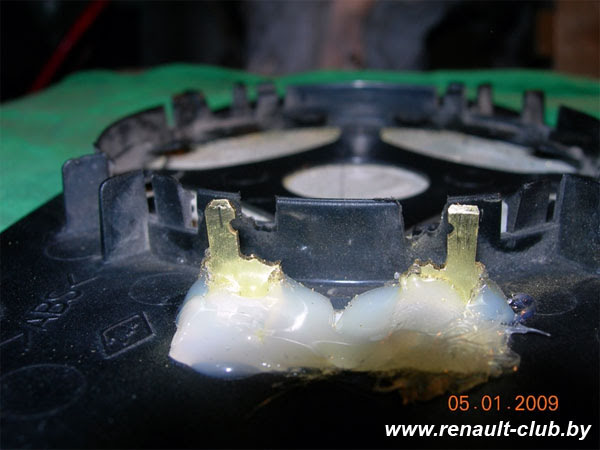

С помощью термоклея защитить клеммы от влаги и вибрации

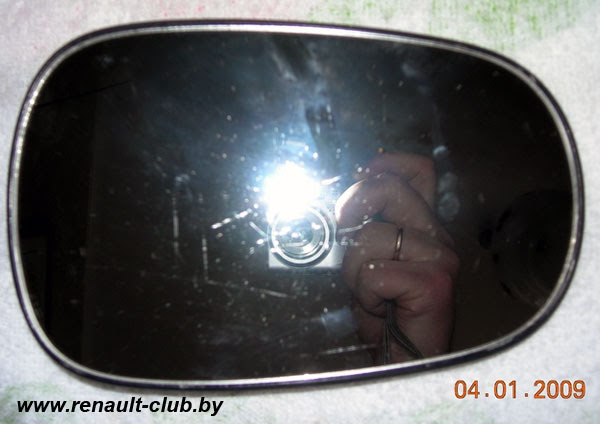

Зеркало готово для установки на авто

© 2009 Сергей Попов

Обсудить статью можно в соответствующей теме форума.
