Система защиты от перегрева (двигатели F3N 742-743)

Принцип действия

В компьютере предусмотрена выдержка, которая через блокирующее реле позволяет ему оставаться включенным в течение 2 минут после выключения зажигания. Если в течение этого времени на уровне датчика температуры охлаждающей жидкости будет достигнут порог 107°С, компьютер останется включенным и будет управлять реле водяного насоса до тех пор, пока температура не опустится до 70°С; это реле управляет реле блока вентиляторов до тех пор, пока температура не опустится до указанных 70°С.

Система защиты (интегрированная в компьютер) отключает управление реле водяного насоса после 13 минут работы.

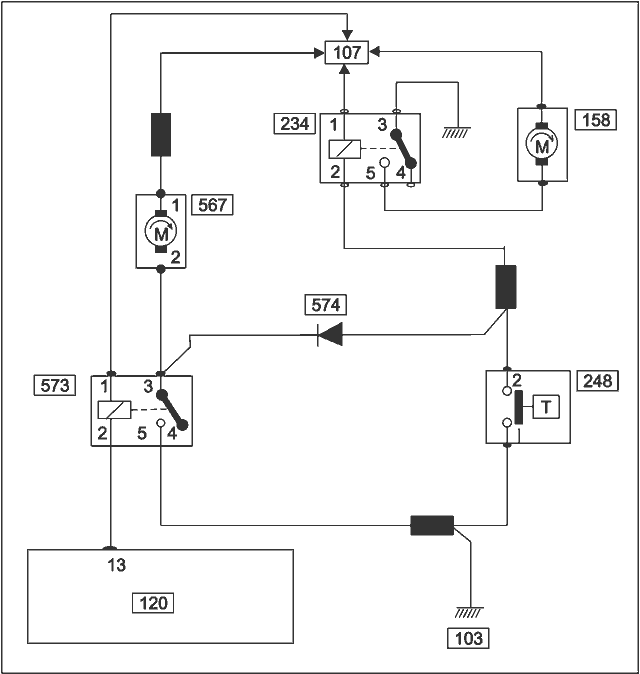

Схема функционирования системы защиты от перегрева двигателя F3N742(743)

Функции диода

  1. Диод позволяет замыкать блок вентиляторов на массу при включении электрического водяного насоса после выключения зажигания.

  2. Диод блокирует электрической водяной насос в тот момент, когда термореле запускает блок вентиляторов (при работающем двигателе).

Обозначения элементов на схеме

103 – масса генератора;
107 – к «плюсу» аккумулятора;
120 – компьютер впрыска;
188 – блок вентиляторов системы охлаждения;
234 – реле блока вентиялторов;

248 – термореле блока вентиляторов;
567 – электрический водяной насос;
573 – реле управления водяным насосом;
573 – диод водяного насоса.

01.08.2004
