Плавное включение и выключение освещения в салоне авто

Устройство позволяет плавно включать/выключать освещение в салоне автомобиля, а также задержать выключение. Выглядит это следующим образом:
- плавное включение освещения происходит при отпирании дверей с помощью центрального замка;
- минутное включение освещения после отпирания дверей;
- включение освещения при открытии любой двери;
- задержка выключения освещения (пауза) наступает при закрытии всех дверей и составляет около 8 секунд при отключенном зажигании;
- плавное выключение - либо после минутного освещения или 8-секундной паузы, либо в момент включения зажигания и/или при закрытии всех дверей при включенном зажигании, либо после запирания дверей с помощью центрального замка.

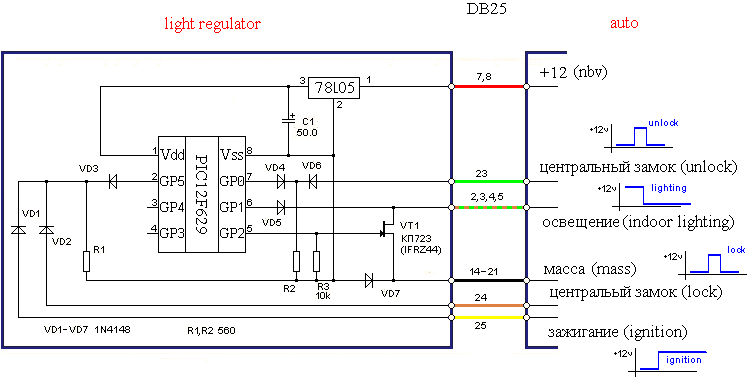

Принципиальная схема устройства показана на рисунке:

Приницпиальная схема

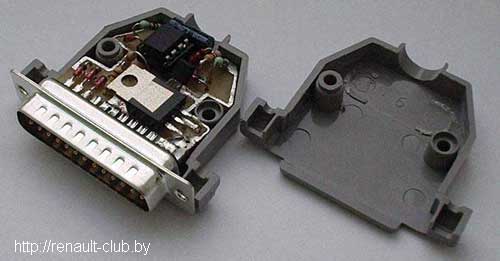

Печатная плата устройства — light.asm.lay. Устройство размещается в корпусе DB25-MALE (показан на фотографии), который можно установить в отсеке для предохранителей автомобиля Рено 19. Красный, зеленный и оранжевый провода соединяются с соответствующими проводами на разъеме реле центрального замка (5, 4, 6). Черный провод можно также подсоединить к черному проводу на разъеме (2), но лучше его соединить с массой передней правой или левой стойки. Полосатый оранжево-зеленный и желтый провода подключаются на такие же по цвету провода на разъеме реле-зуммера (5, 3). Потребляемый ток состовляет не более 4 мА.

DB25-MALE

Следует отметить особенность, которую преобретает охранная система (сигнализация). Обычно сигнализация срабатывает в режиме ”Охрана” при открытии какой-либо двери. При наличии описанного устройства, сигнализация сработает при отпирании дверных замков. Данное устройство можно устанавливать и на автомобили, не имеющие центрального замка – плавное включение будет отсутствовать. Если особенности освещения надоедят, то избавиться от них можно простым размыканием разъема DB-25.

Скачать: Прошивка для МК (1Kb)

© 2004–2005 Дмитрий Пухов

Последние изменения — 13/01/2005.
