Замена датчика температуры в зеркале заднего вида

Датчик температуры в зеркале за 1$

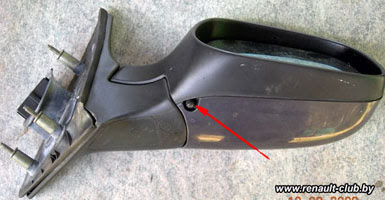

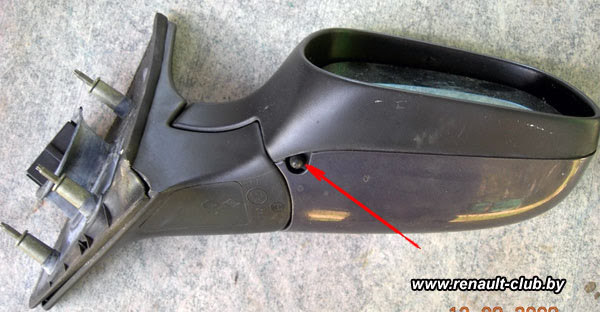

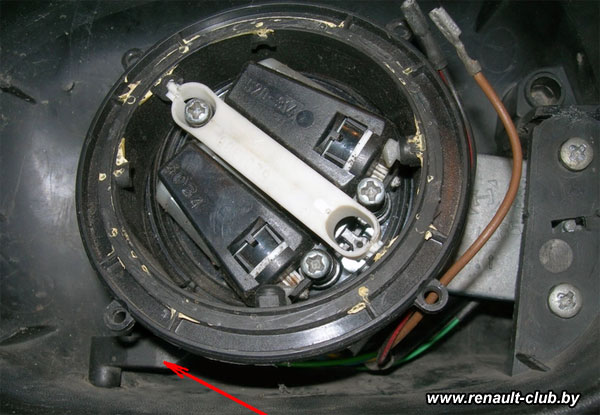

Датчик температуры за бортом установлен обычно в правом зеркале заднего вида (Laguna, Safrane) или в левом (ClioR19). Информация о внешней температуре выводится на панель приборов.

Датчик температуры Датчик температуры

Не смотря на то, что исправность и показания датчика ни на что не влияют – неработающий датчик раздражает очень сильно. Основной причиной некорректных показаний датчика является окисление контактов разьемов, но в ряде случаев выходит из строя сам датчик. Оригинальный датчик стоит достаточно дорого (около 60…100$). При этом неоригинальных аналогов нет, а покупать на «разборке» б/у нет особого смысла (не известно сколько он проработает).

Сам датчик представляет собой NTC-термистор (терморезистор).

Есть возможность замены датчика с себестоимостью около 1$, при этом внешне датчик будет аналогичен оригинальному.

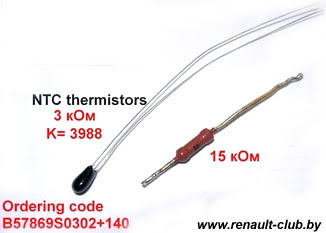

Приобрел NTC термистор с сопротивлением 3 кОм и обычный резистор на 15 кОм.

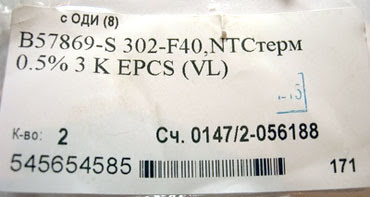

NTC термистор B57869-S 302-F40

Выбор таких значений сопротивлений определен тем, что мне не удалось найти терморезистор на 2,5 кОм с нужной крутизной характеристики, т.е. датчик бы сильно врал при высоких и низких температурах. При параллельном включении термистора и резистора достигаются значения сопротивления, практически повторяющие значение оригинального датчика.

Температура,
градусы C
Сопротивление термодатчикаРасчетное значение, Ом
06 кОм +/– 500 Ом5926
203 кОм +/– 300 Ом2998
252,5 кОм +/– 300 Ом2500
302 кОм +/– 300 Ом2082

Соединяем параллельно детали и припаиваем к ним выходные провода.

Припаенные проовода Припаенные проовода

Используя старый датчик как макет, изготавил форму для литья. В первоначальном варианте использовал гипс. Применение пластилина для изготовления формы более предпочтительно.

Форма для литья

В подготовленную форму разместил сам датчик, кусочек пластика в качестве уха крепления, залил эпоксидкой.

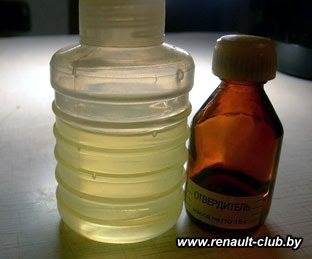

Эпоксидный клей

Эпоксидку можно подкрасить, используя пасту из стержня шариковой ручки.

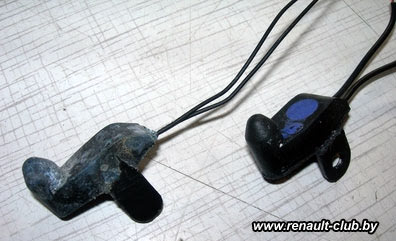

После затвердевания смолы вынул заготовку из формы и обработал напильником края.

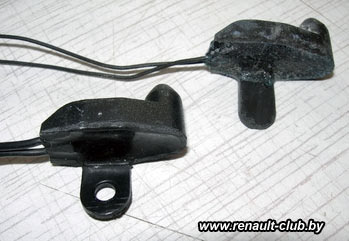

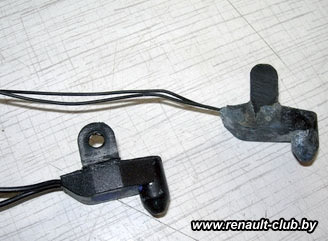

Проверил исправность датчика мультиметром. Для подключения датчика в зеркале настоятельно рекомендую использовать пайку и изолировать место соединения термоусадкой.
