Ремонт универсального переключателя

Renault 19, Renault Espace II

Нередки случаи, когда на Renault 19 прекращает работать переключатель ближнего-дальнего света. Можно купить новый, но это дорого. Можно купить б/у — возможно сломается в ближайшем будущем. Можно отремонтировать, но говорят, что одному не справиться и что могут возникнуть всякие проблемы. Но так ли сложно отремонтировать? На самом деле все просто до безобразия. В этом убедился автор данной статьи, который имел удовольствие восстановить в недалеком прошлом два таких переключателя.

Разбирается, ремонтируется одной рабочей силой в виде одной головы и двух рук. Необходимый инструмент: кусачки, небольшой напильник, дрель и сверла. Необходимые запчасти: обыкновенная советская канцелярская металлическая скрепка, винтики, гаечки. Клей не нужен.

Порядок ремонта такой. Дрелью высверливаются все заклепки. Маленькие можно выбросить, а большие нужно оставить. Вместо маленьких надо подобрать соответствующие винтики с гаечками. Дальше. Кладется переключатель разъемом от себя, а палочка-переключалочка прижимается несильно правой рукой к столу. Небольшими усилиями необходимо снять верхнюю часть, можно слегка поддеть тонкоплоской отверткой. Заранее надо снять маленькую пружинку, которая предназначена для выключения поворотов и которая находится сверху. Верхнюю крышку надо снять очень аккуратно, чтобы ничего не разлетелось! После этого надо запомнить где и что стоит, для чего установлено. Достать белый рычажок и отломанный «палец» с пружинкой. Очень важный этап — научиться собирать обратно переключатель, а также работать с переключателем в разобранном виде. После того, как учеба закончится, приспупаем к ремонту самого рычажка.

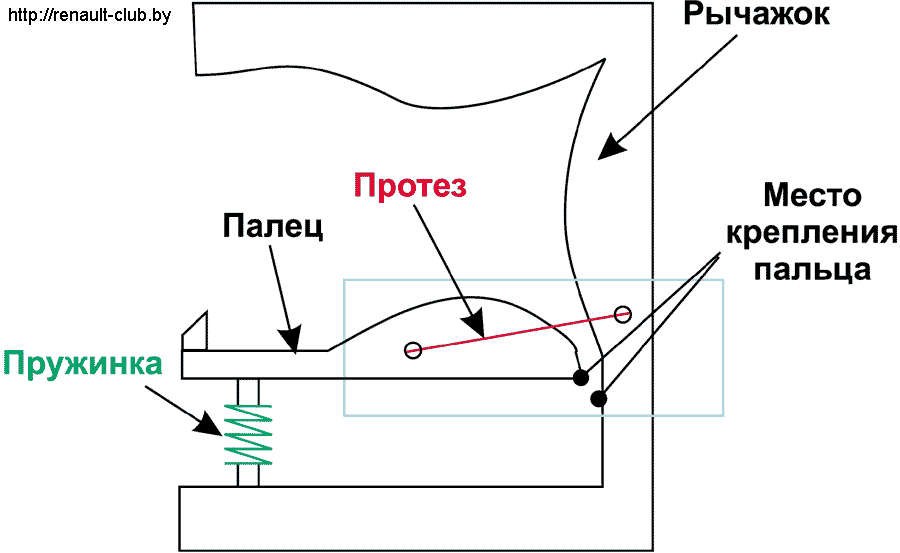

Схема переключателя

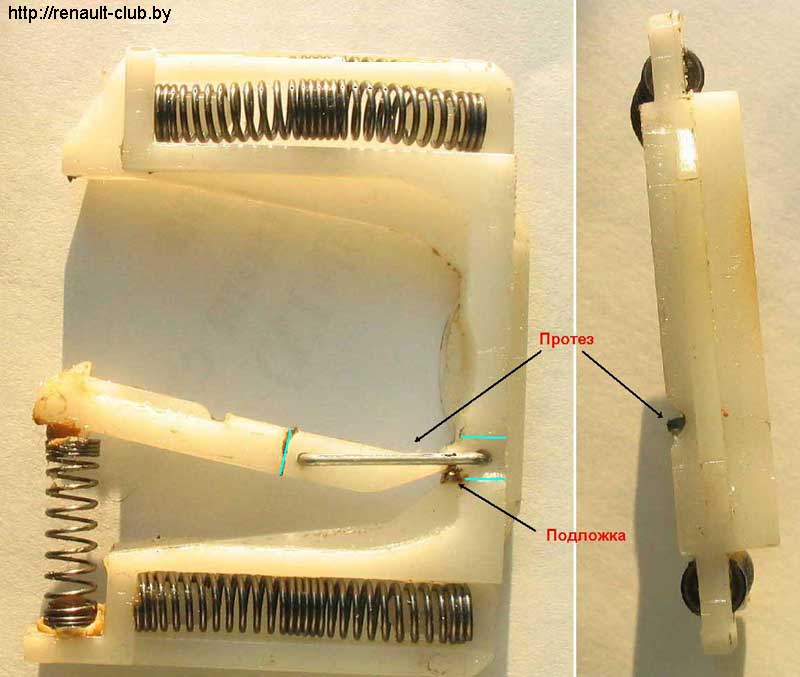

Нужно сделать два отверстия под диаметр скрепки (далее протез) в местах где будет устанавливаться протез. (Кстати, места под отверстия уже намечены). Напильником на глубину порядка толщины протеза равномерно стачивается область, показанная синим контуром на рисунке. Длина протеза подбирается так, чтобы обломанный конец среднего «пальца» находился чуть выше того места, где ранее крепился этот самый «палец» (см. на черные метки). Концы протеза не должны выступать с противоположной стороны. Вот и весь ремонт рычажка.

Далее вставляем пружинку, смазанную на концах пластилином чтоб не «убежала», и устанавливаем рычажок на родное место в переключателе. Подгоняем палочку-переключалочку, проверяем положение всех рычажков, закрываем крышкой, проверяем работу переключателя. Если не все в порядке, то проверяем сборку. Если все «Ok», то надеваем снятую пружинку для поворотов, закручиваем винтиками и гаечками вместо заклепок. Устанавливаем переключатель на родное место. Все.

Обсудить статью можно на форуме — Пропал ближний и дальний свет (R19).


© Дмитрий Пухов (ICQ 55476153)
03.09.2003. Дополнения 03.11.2005
