Управляемое реле стеклоочистителя

Во всемирной паутине можно найти немало материалов о реле стеклоочистителя с различными дополнительными возможностями. Например, реле стеклоочистителя с регулируемой паузой 54.3777. Автор данной статьи тоже решил предложить вариант подобного устройства на примере штатного реле стеклоомывателя автомобиля «Рено-19».

Первый режим стеклоочистителя — однократный проход щеток. При притягивании к себе рычажка стеклоомывателя практически всегда происходит двойной проход щеток. Иногда двух проходов недостаточно, а иногда — много. Предлагаемое реле работает по-иному: сколько прижиманий — столько и проходов.

Второй режим стеклоочистителя — прерывистый режим работы стеклоочистителя. В штатном реле пауза прохода щеток составляет 8–10 секунд. В предлагаемой реле пауза по умолчанию составляет около 1 минуты. А если пауза кажется длиной, то надо прижать к себе рычажок стеклоочистителя. При этом устанавливается новая пауза. Причем сколько прижиманий столько и проходов. Т.е. в данном режиме регулируется как пауза, так и количество проходов. Количество проходов можно изменить после всех проходов щеток, а вот паузу — нет, только отключением этого режима и повторным включением. Если зимой, к примеру, после длительной стоянки, щетки оказались примёршими и не был выключен прерывистый режим, то при включении зажигания щетки остануться неподвижными и реле издаст сигнал оповещения о необходимости отключения режима.

Данное реле может работать совместно с датчиком дождя. Для этого необходимо после включения прерывистого режима повторно включить этот режим во время прохода щеток. Реле оповестит коротким сигналом. Датчик дождя находиться в разработке, но работа реле от датчика уже запрограммирована. Кому это интересно и есть желание принять участие, обращайтесь на e-mail или на форум.

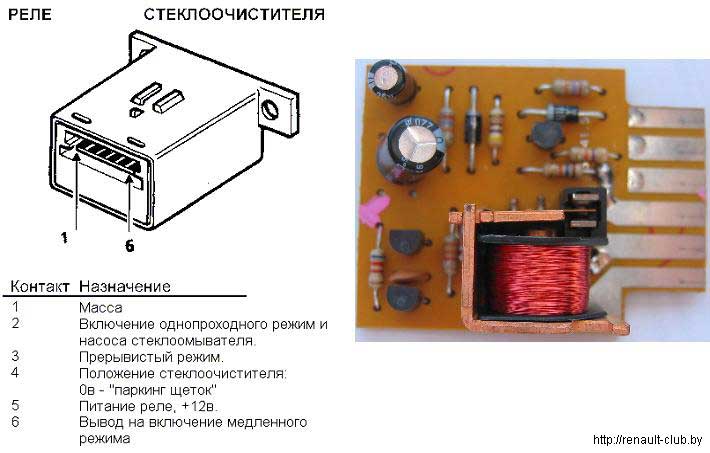

Внешний вид и назначение контактов показаны на рис. 1.

Внешний вид и назначение контактов
Рис. 1. Внешний вид и назначение контактов

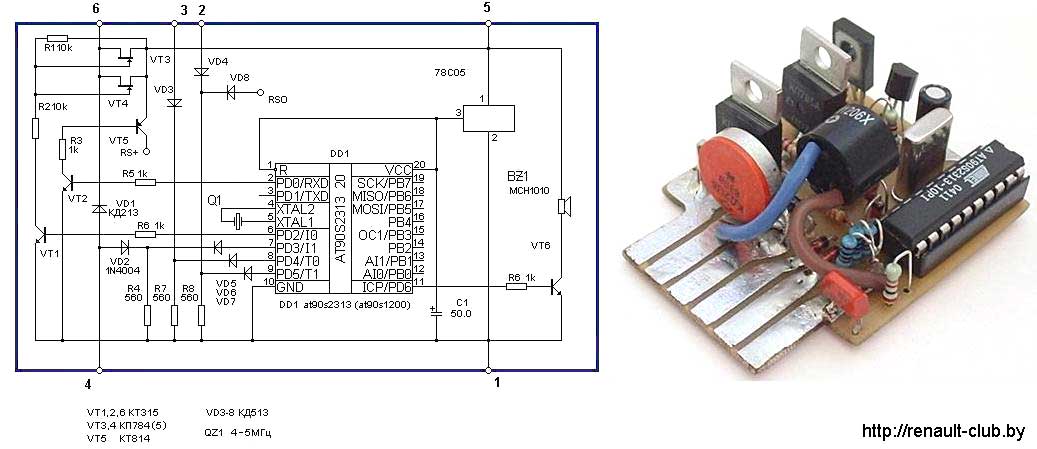

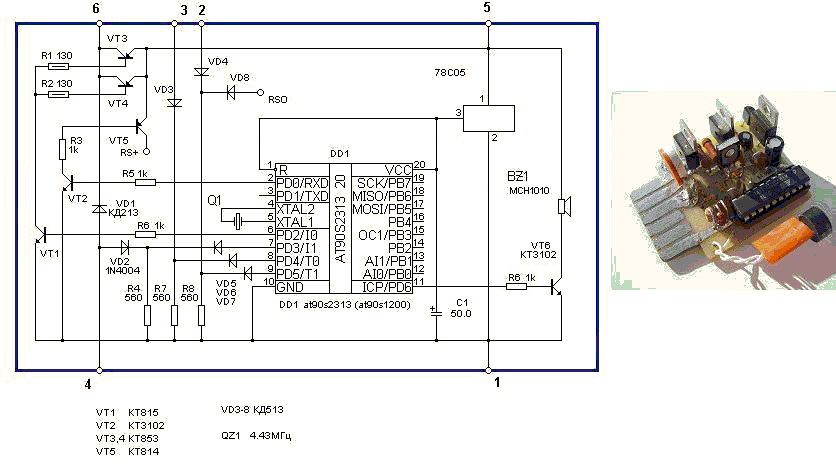

На рис. 2а и рис. 2б изображены схемы реле стеклоочистителя, которое протестировано и работает на автомобиле Renault 19.

Схема реле стеклоочистителя
Рис. 2а. Схема реле стеклоочистителя

Схема реле стеклоочистителя
Рис. 2б. Схема реле стеклоочистителя

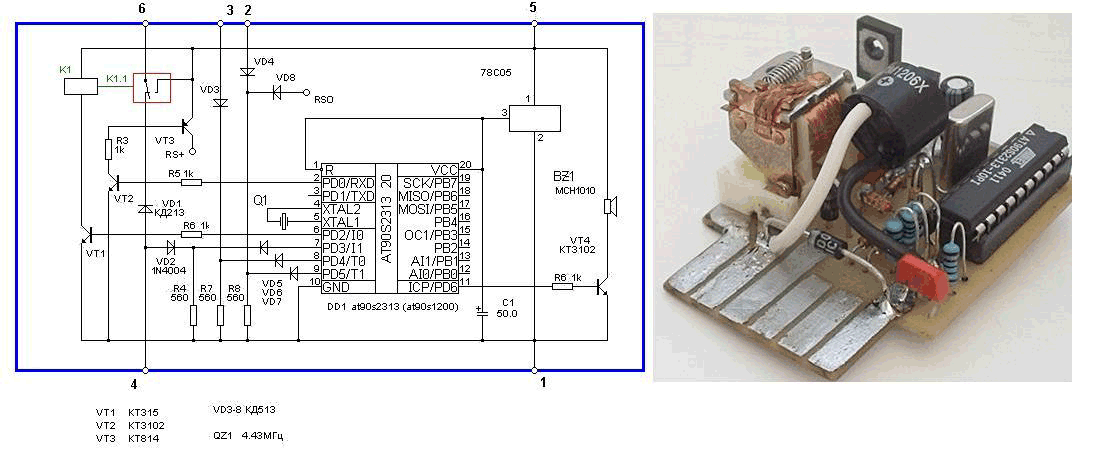

Альтернативная схема показана на рис. 2в.

Альтернативная схема реле стеклоочистителя
Рис. 2в. Альтернативная схема реле стеклоочистителя

Прошивка находится тут. Т.к. назначение контактов реле стеклоочистителя является сходным для разных авто, то установка описанного реле возможна и на другие автомобили.

© Дмитрий Пухов.

05.02.2004, изменения 20.01.2005.
