Замена радиатора отопителя

Инструмент – отвертки (звездочки, крестовые), ключи (описание по тексту).

1. Отсоединить «–» клемму аккумулятора.

2. Достать все кнопки управления (обогрев стекла, противотуманки и др.) и часы.

3. Снять магнитолу (можно в принципе и не снимать если она не привинчена к кузову и длина проводов позволяет вытянуть ее на 5-10 см вместе с панелью).

4. Снять нижнюю крышку передней панели (2 болта).

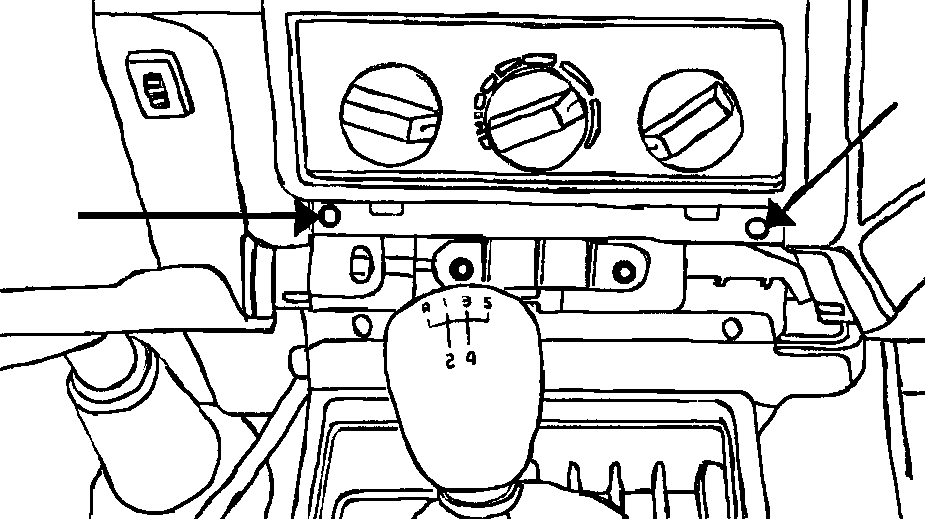

5. Открутить панель управления отопителем (2 болта)

6. Крышку передней панели вдавить внутрь и вытянуть вниз. Отсоединить защелки (держатели) тросов. Не прикладывать усилий, иначе можно сломать пластмассовый усик на конце рычага, которым крепится тросик

Отсоединить тросики не прикладывая усилий, иначе можно сломать пластмассовый усик на конце рычага, которым крепится тросик.

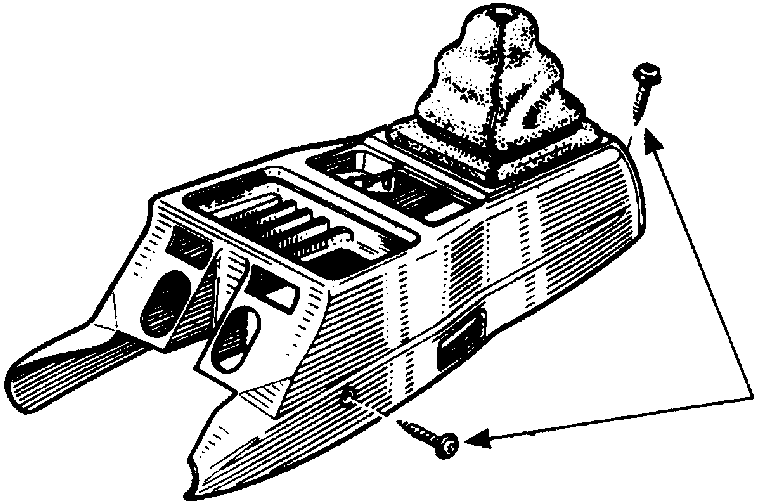

7. Cнять крышку кулисы коробки передач. Для этого отсоединить гофрированную резинку вокруг рычага переключения передач, открутить болты (4 штуки), отключить прикуриватель и его подсветку.

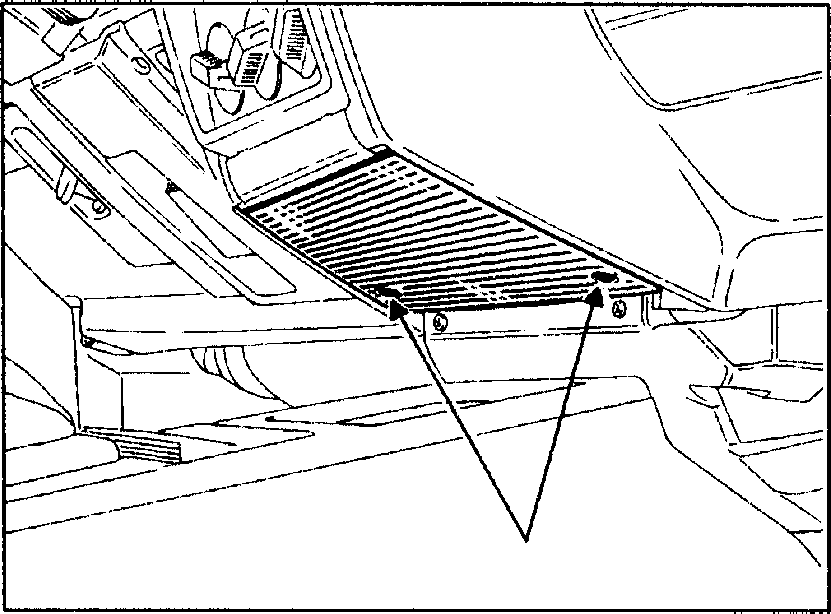

8. Снять нижний дефлектор, который прикрывает печку снизу. Для этого открутить два болта.

9. Снять пластмассовый кожух (коробку) вокруг руля. Для этого открутить 4 неудобных болта и ОБЯЗАТЕЛЬНО декоративную "защиту" с замка зажигания (из твердой пластмассы с ребрами). Она стягивается с замка, надо приложить усилие. Снять пластмасcу под рулем, там где регулировка высоты руля (2 болта).

10. Открутить блок распределения воздуха (2-3 болта).

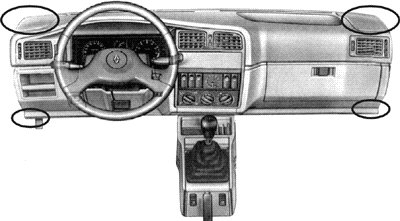

11. Открутить панель (4 гайки: две по нижним углам, под декоративными уголками; две под динамиками на панели). Решетки снимаются легко, динамик держится одним шурупом (за ним гайка). Чтобы их открутить нужен ключ (колпачек с удлинителем), т.к. под самым лобовым стеклом особо ничем не покрутишь.

Переднюю панель можно потянуть на себя на 10-15 см. Полному снятию будет мешать только руль и переключатели вокруг него.

12. Из под капота снять решетку воздухозаборника (1 болт). Открутить вентилятор печки (2 болта), но снимать его не надо. Этими болтами крепится сама печка.

13. Опустить расширительный бачок как можно ниже. Открутить хомуты патрубков, идущих на печку. Далее снять патрубки с радиатора печки и приподнять их немного вверх (чтобы охлаждающая жидкость не текла).

14. Максимально оттянуть переднюю панель на себя, потянуть печку на себя и повернуть ее как можно больше против часовой срелки. Радиатор вытягивать влево (к рулевой колонке). Радиатор крепится 4-мя защелками которые можно просто обломать (там есть ушки для болтов, в которые надо потом вкрутить пару саморезов). Пробовать поддевать отверткой, т.к. радиатор сидит довольно плотно. Когда радиатор поддался, начал выходить – вытянуть влево. Если панель отодвинута недостаточно и повернута печь, то радиатор упрется в рулевую колонку. Удобнее выполнять эту процедуры вдвоем. Будьте осторожны! Не сломайте панель, не помните ребра радиатора.

15. Сборка в обратном порядке.

ВНИМАНИЕ! Обратите внимание на то, что болты и саморезы разные. Запомните при разборке что чем прикручено.

Замену радиатора печки лучше проводить на СТО. Никто кроме вас не несет ответственность за возможные последствия самостоятельной замены радиатора отопителя!

В формировании статьи использованы материалы форума. Обсудить статью можно на форуме в теме Почистил радиатор печки.
