Индикация включения вентилятора

Известно, что исправная система охлаждения обеспечивает безотказную работу двигателя даже в жару. Но не всегда известно — исправна ли система. К примеру, вовремя не заработал вентилятор радиатора охлаждения, а автомобиль стоял в пробке, и как результат — двигатель закипел. А можно, ли имея индикацию включения вентилятора избежать кипения охлаждающей жидкости? Почему бы нет. Для этого нужно знать момент включения вентилятора, контролировать его по температурному индикатору на приборной панели и в случае запаздывания включения вентилятора предупредить закипание. К тому же на приборной панели есть незадействованные индикаторные лампочки. А некоторые модели двигателей, устанавливаемые на Renault 19, имеют систему защиты от перегрева с электрическим насосом охлаждающей жидкости — тоже не мешало бы наблюдать момент ее включения. Более того, реализовать индикацию на примере двигателя F3N742 с защитой, проще простого (см. рисунок).

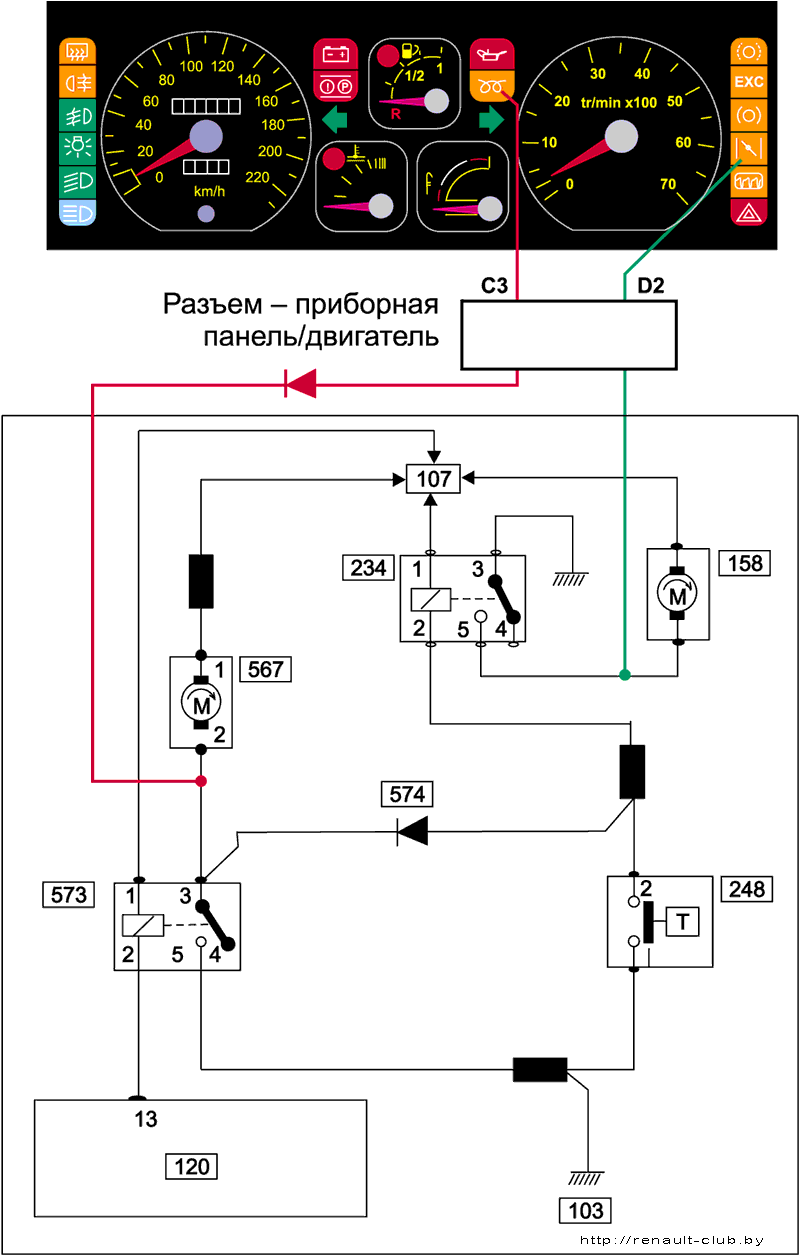

На рисунке изображены приборная панель и одна из схем системы защиты от перегрева, взятая из DIALOGYS. На приборной панели имеется индикатор включения подсоса для карбюраторных двигателей. Этот индикатор я ассоциировал c другим явлением — включением вентилятора радиатора. А вот для насоса охлаждающей жидкости выбрал индикатор включения свечей накала дизельного двигателя. Чтобы индикаторы заработали, необходимо от соответствующих реле, находящихся в релейном бардачке моторного отсека, провести два провода к разъему, расположенному там же. Пин D2 — это индикатор включения подсоса. С3 — индикатор свечей накала. Причем провод для данного индикатора необходимо завести через любой диод с обратным напряжение более 15 вольт и прямым током более 0.3 ампер, как показано на рисунке.

Обозначения элементов на рисунке:
103 — масса генератора;
107 — к «плюссу» аккумулятора;
120 — компьютер впрыска;
188 — блок вентиляторов системы охлаждения;
234 — реле блока вентиялторов;
248 — термореле блока вентиляторов;
567 — электрический водяной насос;
573 — реле управления водяным насосом;
573 — диод водяного насоса.

© 2004 Dmitry Pukhov (ICQ 55476153)

27.07.2004
